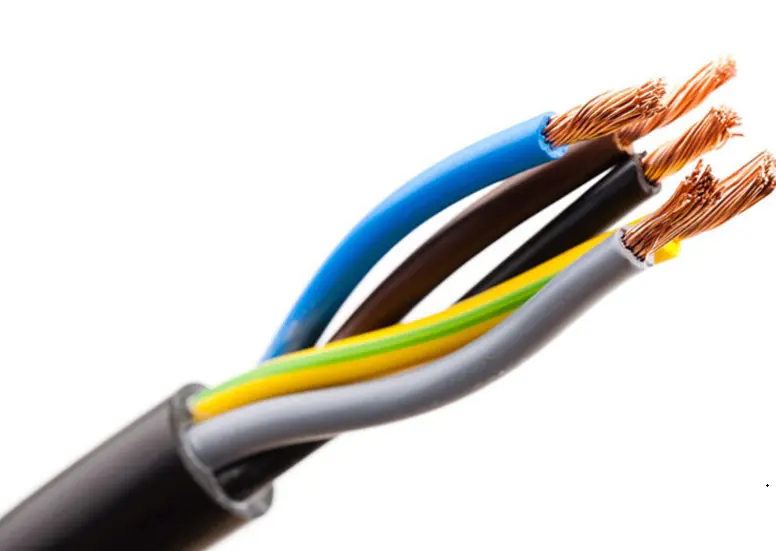

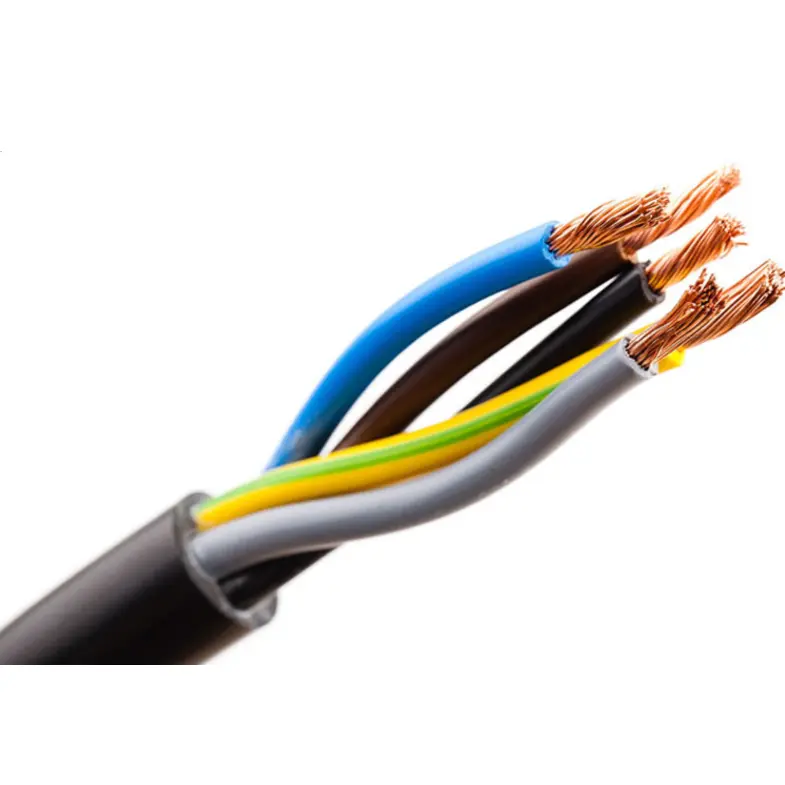

KVVR krmilni mehki kabel 450/750V

Beida Group je profesionalni proizvajalec KVVR Control Soft Cable 450/750V. Uporabljamo gibljive bakrene prevodnike razreda 5 in okolju prijazne PVC mehke izolacijske in ovojne materiale. Za te kable je značilna fleksibilnost, majhen upogibni radij in zanesljiva električna izolacija. Imajo nazivno napetost 450/750 V in ustrezajo standardu GB/T 9330, zaradi česar so primerni za prenos krmilnega signala, ki zahteva pogosto premikanje ali upogibanje.

Pošlji povpraševanje

Opis izdelka

Če želite pridobiti neposredne tovarniške cene mehkega kabla KVVR Control 450/750V, se lahko obrnete na Tianjin Beida. Smo profesionalni proizvajalec s 30+ letnimi izkušnjami.

Uporaba izdelka

Industrijska avtomatizacija: uporablja se v opremi, ki zahteva pogosto upogibanje in zvijanje, kot so robotske roke, strojna orodja CNC in avtomatizirane proizvodne linije, za prenos krmilnih signalov in pomožnega napajanja.

Pametne zgradbe: sistemi za avtomatizacijo zgradb (BA), povezovalni senzorji, aktuatorji in krmilne omare, ki se uporabljajo za prenos signala v klimatskih napravah, razsvetljavi in varnostnih sistemih.

Instrumentacija: Natančen prenos signala v laboratorijih in testni opremi, ki ponuja nizko dušenje in zmogljivost proti motnjam, s prilagodljivim ožičenjem.

Mobilna oprema: Krmilna vezja za opremo, ki se premika z napravo, kot so odrska razsvetljava in zvočni sistemi ter medicinska oprema (npr. CT skenerji, operacijske mize).

Drugo: krmilna in signalna vezja v rudarstvu, železniškem tranzitu in pomorskih aplikacijah (ZC-KVVR je na voljo za aplikacije, ki zavirajo gorenje).

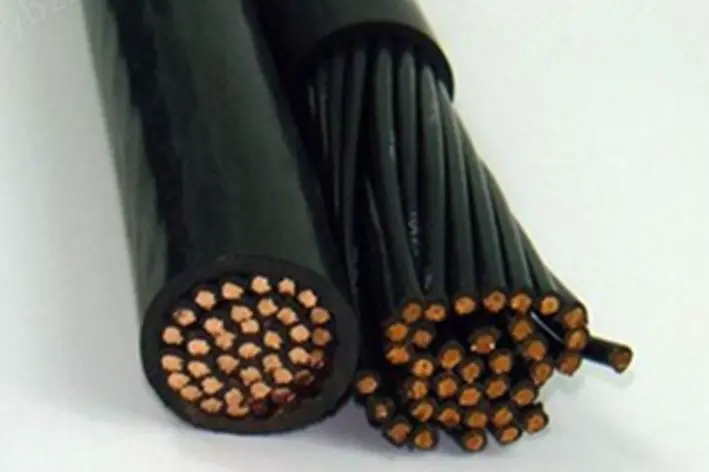

Kvvr Control Soft Cable 450750v

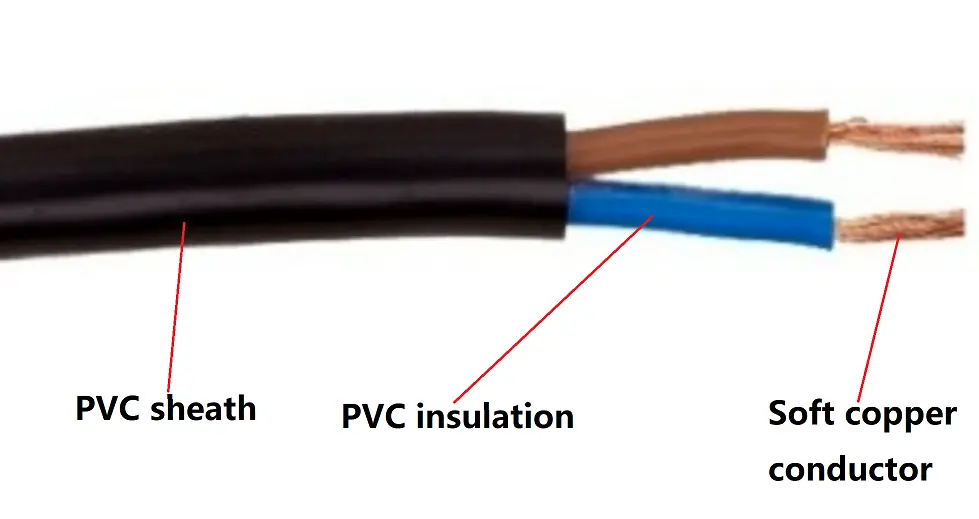

Struktura izdelka

Prevodnik: bakreni vodnik, okrogel ali oblikovan, razred 5 do GB/T 3956, IEC 60228

Izolacija: Debelina izolacije, lastnosti materiala morajo biti v skladu z GB/T 9330.

Barva jedra: 2 jedri: modra, rjava ali črna

3 jedra: zeleno/rumena, modra, rjava ali modra, črna, rjava

4 jedra: zeleno/rumena, modra, črna, rjava ali modra, črna, rjava, siva

5 jeder: zeleno/rumena, modra, črna, rjava, siva ali modra, črna, rjava, siva, črna

Nad 5 coes: črna jedra z belo številko

Zunanji plašč: Debelina plašča, lastnosti materiala morajo biti v skladu z GB/T 9330.

Ognjevarni kabel: Uporabiti je treba material za zunanji plašč iz PVC, ki zavira gorenje. Stopnje zaviranja gorenja lahko razvrstimo v tri kategorije: skupina A, B in C.

Kvvr Control Soft Cable 450750v

Parameter uspešnosti

Nazivna napetost: 450/750 V

Preskusna napetost: Preskusna napetost električne frekvence mora biti 3 kV, preskušena 5 minut brez prekinitve.

Najvišja delovna temperatura vodnika: 70 ºC

Temperatura kratkega stika: +160 ºC

Odpornost prevodnika: izpolnjuje zahteve za bakrene vodnike razreda 5 v standardu GB/T 3956-2008.

Ognjevarnost: v skladu z zahtevami kupcev lahko izpolnjuje zahteve razredov paketa A, paketa B in paketa C.

Testne metode so v skladu z IEC 60332 ali GB/T 18380.

Primerjava izbire kablov

Postavka	KVVR (Flexible Core Control Cable)	KVV (krmilni kabel s trdim jedrom)	RVV (napajalni kabel s fleksibilnim jedrom)
Model Pomen	K - krmilni kabel V - PVC izolacija V - PVC plašč R - Fleksibilna struktura	K - krmilni kabel V - PVC izolacija V - PVC plašč Št R – Toga struktura	R - Fleksibilna struktura V - PVC izolacija V - PVC plašč
Standard izvedbe	GB/T 9330	GB/T 9330	GB/T 5023
Nazivna napetost	450/750V	450/750V	300/500V
Struktura prevodnika	Vpredene fine bakrene žice (gibljivo jedro)	Enojna debela bakrena žica (togo jedro)	Vpredene fine bakrene žice (gibljivo jedro)
Zahteve za upogibni polmer	Mobilna namestitev: ≥6-kratni zunanji premer; Fiksna namestitev: ≥10-kratni zunanji premer	Fiksna namestitev: ≥12-kratni zunanji premer; Ni primeren za mobilno upogibanje	Mobilna namestitev: ≥6-kratni zunanji premer; Fiksna namestitev: ≥10-kratni zunanji premer
Najvišja dolgoročna delovna temperatura	≤70 ℃	≤70 ℃	≤70 ℃
Glavne značilnosti	Mehak in enostaven za upogibanje, odporen na olje in obrabo, primeren za pogosto premikanje	Stabilna struktura, močna natezna trdnost, primerna za fiksno namestitev	Mehak in enostaven za ožičenje, močna tokovna nosilnost, uporablja se za napajanje
Temeljne razlike	Krmilni kabel + gibljivo jedro, primeren za scenarije mobilnega nadzora	Krmilni kabel + togo jedro, primeren za scenarije fiksnega nadzora	Napajalni kabel + gibljivo jedro, samo za napajanje, ni primeren za večžilni prenos krmilnega signala
Tipični scenariji uporabe	1. Oprema za industrijsko avtomatizacijo (roboti, CNC obdelovalni stroji) 2. Mobilna krmilna vezja (odrska razsvetljava, medicinska oprema) 3. Povezave senzorjev/aktuatorjev za avtomatizacijo stavb	1. Notranje ožičenje električnih razdelilnih omaric 2. Fiksna krmilna signalna vezja (kontrolne omare proizvodne linije, gradbeni nizkonapetostni jaški) 3. Fiksni krmilni vodi na dolge razdalje	1. Napajalni kabli za gospodinjske aparate 2. Napajanje za manjšo opremo (nadzorne kamere, kontrola dostopa) 3. Začasni napajalni kabli
