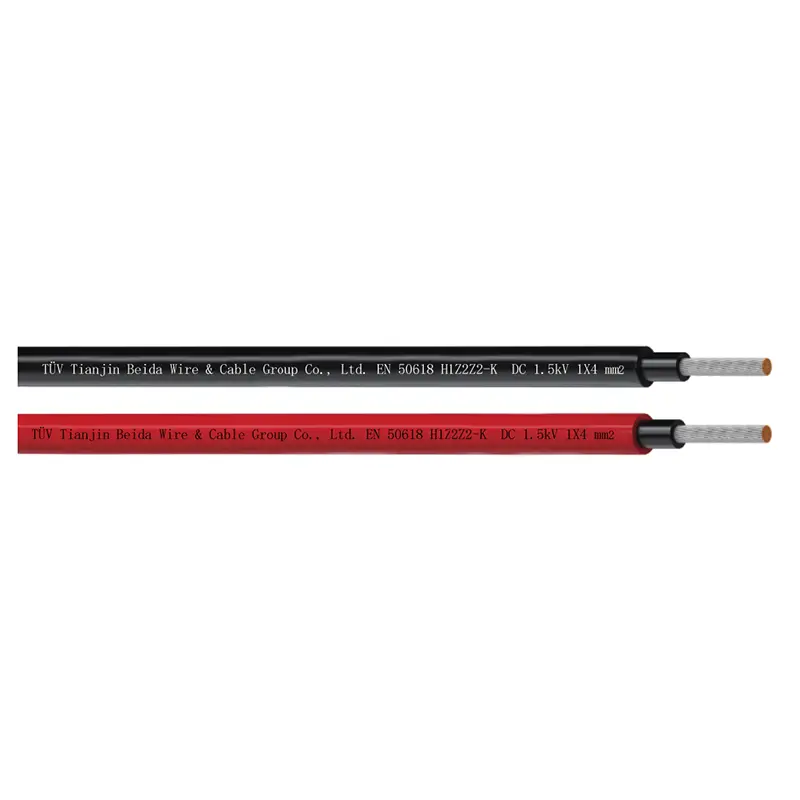

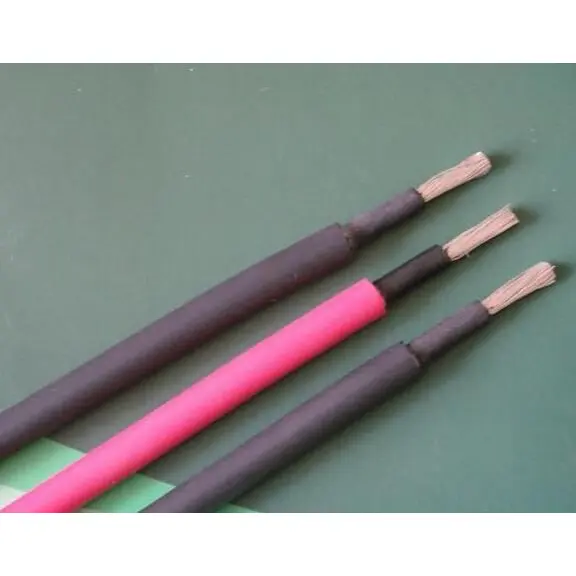

Fotovoltaični kabel Beida s certifikatom TUV premaguje zunanje okoljske izzive. Z uporabo pocinkanega bakra brez kisika visoke čistosti in posebnega postopka navijanja se ponaša z nizko odpornostjo in odlično duktilnostjo, kar učinkovito zmanjšuje nestabilnost prenosa moči in tokovna nihanja. Izolacija in ovoj sta izdelana iz obsevanega zamreženega politetrafluoroetilena (PTFE), ki je v skladu z mednarodnimi standardi, kot sta IEC 62930 in EN 50618. Lahko prenese ekstremne temperaturne razlike od -40 ℃ do 120 ℃, hkrati pa izkazuje močno odpornost na visoke temperature, poškodbe ter kislinsko in alkalno korozijo. Po preskusih staranja svetilke njena stopnja zadrževanja natezne trdnosti ustreza standardom, kar ji omogoča, da prenese strog nadzor podnebja v puščavah, območjih z visoko in nizko napetostjo ter obalnih regijah.
Da bi izpolnili zahteve po visoki mehanski zmogljivosti, imajo kabli dvoslojno izolacijo in zasnovo zaščitne strukture, pri čemer so nekateri modeli opremljeni z oklepom iz jeklenega traku. Izkazujejo izjemno odpornost na pritisk in udarce, zaradi česar so primerni za različne načine polaganja, kot so neposredni vkop, nadzemna namestitev in namestitev cevi, kar učinkovito preprečuje poškodbe konstrukcije in napade glodalcev. Vsi izdelki so opravili teste za zaviranje gorenja in izpolnjujejo ustrezne varnostne standarde. Proizvajajo malo dima in izgorevanje brez halogenov, učinkovito preprečujejo širjenje ognja in zagotavljajo robustno varnostno pregrado za fotovoltaične sisteme.

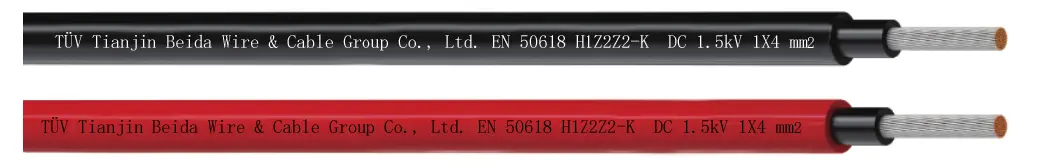

● EN 50618 (H1Z2Z2-K) ;
● PV-1F po 2PfG 1169/08.2007

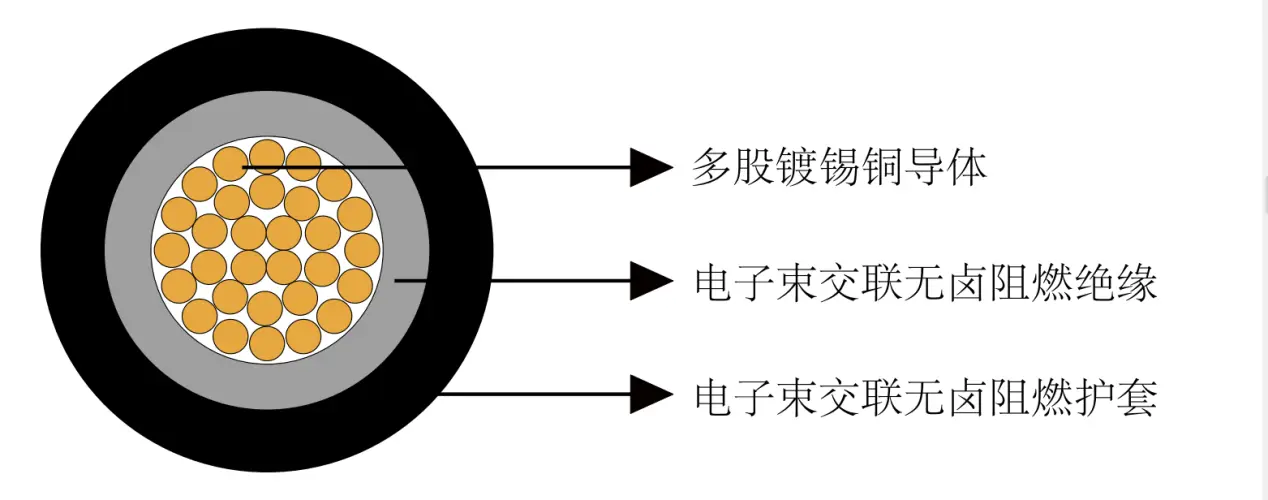

● Prevodnik: vijugasti kositrni bakreni vodnik po DIN VDE 0295 in IEC 60228, razred 5
● Izolacija: z zamreženim elektronskim žarkom, brezhalogenska spojina, ki zavira gorenje, črna
● Ovoj: zamrežen elektronski žarek, LSZH in ognjevarna spojina, črna in rdeča.
● Nazivna napetost Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Najvišja dovoljena enosmerna napetost: 1,8 kV enosmerni tok (prevodnik/prevodnik, neozemljen sistem, vezje ni pod obremenitvijo.
● Temperatura okolja: -40 ℃ ~ + 90 ℃
● Najvišja temperatura na vodniku: 120 ℃ (20000 h) v skladu z IEC/EN 60216-1, temperatura kratkega stika: 250 ℃/5 s
●Preskus toplotne vzdržljivosti: v skladu z EN60216-2 (temperaturni indeks +120 ℃)
● Odpornost na vlago in vročino: v skladu z EN 50618, tabela 2 pri 85 % vlažnosti (test v skladu z EN 60068-2-78)
●Minimalni radij upogibanja: 4XOD (fiksen), 5XOD (upogib)
● Natezna trdnost in raztezek izolacije in plašča: ustreza zahtevam EN 50618 in 2PfG 1169
● Predvideno obdobje uporabe: 25 let
● Ovalnost: ≤15%
● Požarna zmogljivost v skladu z EN50265-2-1, IEC 60332-1, nizka emisija dima v skladu z EN 61034-2 (prepustnost svetlobe ≥60 %), brez halogenov v skladu z EN 50525-1, Priloga B.
”Nizka korozivnost plinov v skladu z EN 50267-2-2, IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Število jeder X Nominalno Prerez |
Št. nasedanja |
Nazivni premer vodnika |
Nazivna debelina izolacije |
Nazivna debelina plašča |
Nominalni skupni premer |
Nominalno Teža |
|
št.X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Število jeder X Nominalno Prerez |
Št. nasedanja |
Nazivni premer vodnika |
Nazivna debelina izolacije |
Nazivna debelina plašča |
Nominalni skupni premer |
Nominalno Teža |
|
n X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Odpornost prevodnika in tokovna nosilnost pri 20 ℃
|
Prerez |
Največja upornost prevodnika pri 20 ℃ |
Največja izolacijska upornost pri 20 ℃ |
Največja izolacijska upornost pri 90 ℃ |
Trenutna nosilnost |
||
|
Enojni kabel brez zraka |
Enojni kabel na površinah |
2 obremenjena kabla na sosednjih površinah |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Trenutna nosilnost temperaturni pretvorbeni koeficient
|
Temperatura okolja C |
Pretvorbeni faktor |
|
Do 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Faktor redukcije za kopičenje v skladu z IEC 60364-5-52, tabela B.52-17
