XLPE izoliran LSZH oplaščeni neoklepni napajalni kabel

XLPE izolirani LSZH oplaščeni neoklepni napajalni kabli so visokokakovostni izdelki, ki jih ponuja Tianjin Beida, smo zanesljiv proizvajalec in dobavitelj. Ta serija kablov uporablja izolacijo XLPE, proizvedeno s postopkom fizičnega navzkrižnega povezovanja, ki nima le odličnih električnih lastnosti (temperaturna odpornost do 90 ℃, z zgornjo mejo delovne temperature, ki je 30 % višja od PVC kablov), ampak tudi doseže dvojni preboj pri zaviranju gorenja in okolju prijaznosti s spremembo molekularne strukture. Njegov zunanji ovoj je izdelan iz posebej formuliranega poliolefinskega materiala z nizko vsebnostjo dima, ki ne vsebuje halogenov in med zgorevanjem proizvaja le sled količine belega dima, njegova gostota dima in prepustnost svetlobe pa izpolnjujeta najvišje zahteve standarda GB/T 17651, kar zagotavlja, da vidljivost na požarišču ostane znotraj varnega območja.

Trenutno je serija kablov Beida oblikovala popolno matriko izdelkov, ki pokriva vse napetostne nivoje od 0,6/1kV do 26/35kV in vse prereze vodnikov od 1,5 mm² do 1000 mm². Med njimi je tip WDZ-YJY primeren za suha notranja okolja, medtem ko ima tip WDZ-YJY23 optimizirano formulo ovoja za vlažna okolja, tip WDZ-YJY43 pa lahko z dodanim vzdolžnim vodoodpornim slojem izpolni potrebe posebnih scenarijev, kot so podzemni cevni hodniki.

Struktura izdelka

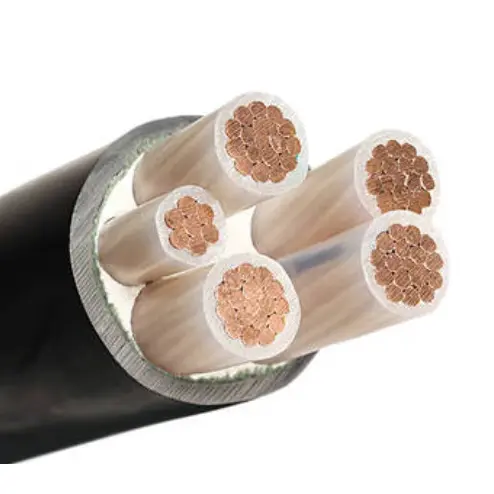

Nearmirani napajalni kabel z izolacijo iz XLPE LSZH je sestavljen iz bakrenega vodnika T1R, izolacije iz XLPE in poliolefinskega ovoja iz LSOH.

Prevodnik: bakreni ali aluminijasti vodnik, okrogel ali oblikovan, razred 2 po IEC 60228

in GB/T 3956-2008, za območje prečnega prereza ni več kot 6 mm², trden krog

se lahko uporabi prevodnik, razred 1 po IEC 60228 in GB/T 3956-2008.

Izolacija: Debelina izolacije, lastnosti materiala morajo biti v skladu z IEC 60502 in GB/T 12706.

Barva jedra: 1 jedro: rdeče ali rumeno ali zeleno ali modro ali črno

2 jedri: rdeče, modro ali rdeče, črno

3 jedra: rumeno, zeleno, rdeče ali rdeče, rumeno, modro

4 jedra: rumeno, zeleno, rdeče, modro ali rdeče, rumeno, modro, črno

5 jeder: rumeno, zeleno, rdeče, modro, črno ali rdeče, rumeno, modro, črno, zeleno

Nad 5 coes: bela jedra s črno številko ali tehnični dogovor z naročnikom

Zunanji ovoj: Debelina ovoja, lastnosti materiala morajo biti v skladu z IEC 60502 in GB/T 12706.

Ognjevarni kabel: Uporabiti je treba ognjevarni LSOH poliolefinski zunanji ovoj. Stopnje zaviranja gorenja lahko razvrstimo v tri kategorije: skupina A, B in C.

Ognjeodporen kabel: Dvoslojni trak iz sljude je treba naviti okoli vodnika.

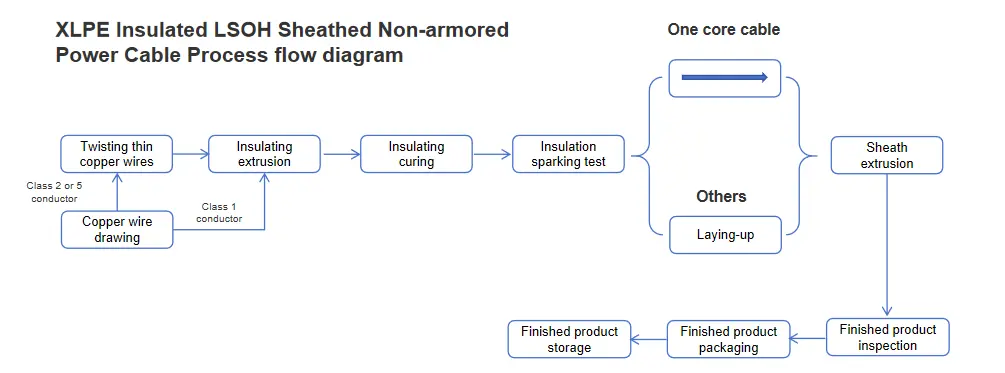

Diagram poteka procesa

Uporaba izdelka

Za podzemne železnice, podzemne tunele, inženiring civilne zračne obrambe in druge podzemne zaprte inženirske objekte, pomembne tovarniške zgradbe, ključne laboratorije, podatkovne centre, kemične tovarne, visoke zgradbe, bolnišnice, nakupovalna središča, šole, telovadnice, kinematografe, železniške postaje za visoke hitrosti/letališke čakalnice in druga mesta, kjer je veliko ljudi z visokimi zahtevami glede varnosti in korozije.

Primerjava z navadnim PVC oplaščenim kablom

Parameter uspešnosti

Izdelek ima nazivno napetost 0,6/1 kV. Med preskušanjem je bila uporabljena preskusna napetost do 3,5 kV in vzdrževana 5 minut brez okvare, kar dokazuje zanesljivo izolacijo. Kar zadeva upor prevodnika, pri 20 ℃ njegova vrednost upora prevodnika strogo ustreza standardoma IEC 60228 ali GB/T 3956, kar zagotavlja stabilno električno delovanje.

Kar zadeva temperaturno prilagodljivost, izdelek izkazuje odlično zmogljivost, saj deluje stabilno v širokem temperaturnem območju od -5 ℃ do +90 ℃. Tudi v pogojih kratkega stika lahko brez poškodb prenese temperature do +250 ℃. Kar zadeva upogibno zmogljivost, izdelek določa najmanjši radij upogiba 15-kratnega zunanjega premera in najmanjši statični upogibni radij 10-kratnega zunanjega premera, kar zagotavlja prilagodljivost med namestitvijo in uporabo.

Poleg tega XLPE izoliran LSZH oplaščeni neoklepni napajalni kabel izpolnjuje visoke standarde glede zaviranja gorenja in požarne odpornosti. Njegova negorljivost je v skladu s standardoma IEC 60332 ali GB/T 19666, kar učinkovito preprečuje širjenje požara; njegova požarna odpornost je v skladu s standardoma IEC 60331 ali GB/T 19666, kar zagotavlja, da ohrani določeno funkcionalnost tudi v ekstremnih pogojih, kot je požar. Hkrati sta pH vrednost in prevodnost izdelka strogo v skladu s standardoma IEC 60754 in GB/T 19666-2019, njegova prepustnost svetlobe je v skladu s standardoma IEC 61034 in GB/T 19666-2019, skupno sproščanje halogenskih kislin pa je v skladu tudi z IEC 60754 in GB/T 19666-2019 standardi, ki celovito zagotavljajo varnost izdelka in prijaznost do okolja.

Nosilna zmogljivost v amperih (A)

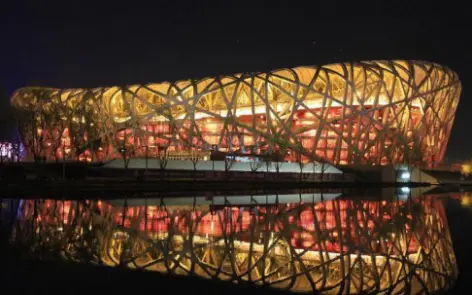

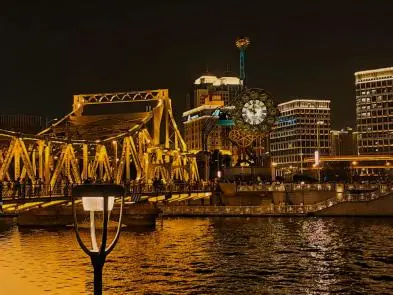

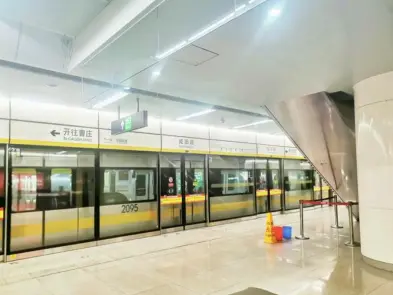

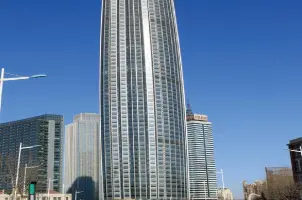

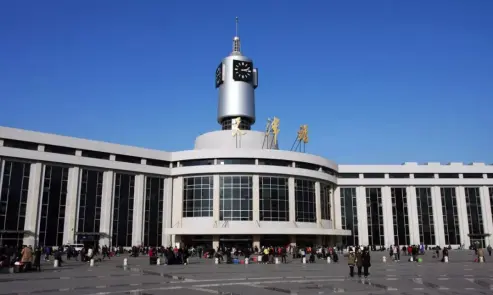

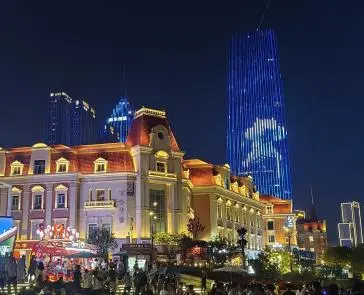

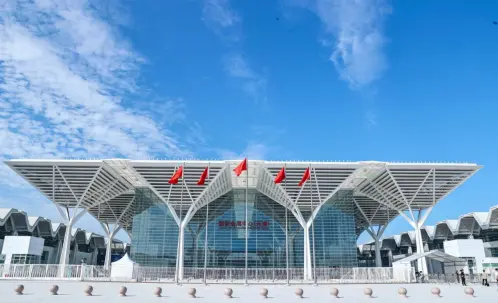

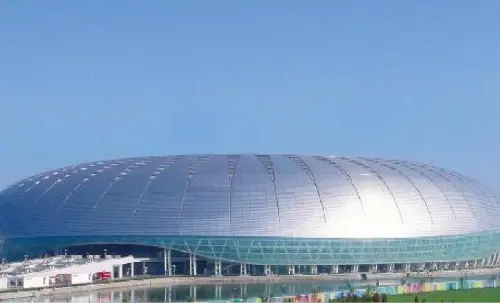

Zaporedni primeri

Pakiranje in dostava

Podrobnosti pakiranja:

Določeno je glede na količino in zahteve, ki jih kupite. Možen dogovor.

Pristanišče: pristanišče Tianjin

Dostava: po morju, po zraku, ekspresno.
