BBTRZ Fleksibilni ognjeodporni kabli

Področje uporabe:

Fleksibilni ognjeodporni kabli BBTRZ se uporabljajo kot glavni napajalni vod od transformatorske postaje (ali glavne razdelilne sobe) do protipožarnega sistema ali na posebnih lokacijah in lokacijah razreda I. Uporabljati jih je treba kot ognjeodporne kable razreda A ali kot nadomestek za dolgotrajno uporabo 90 °C nizkodimnih kablov, ki ne vsebujejo halogenov, negorljivih kablov. Ti kabli se uporabljajo v fiksnih aplikacijah.

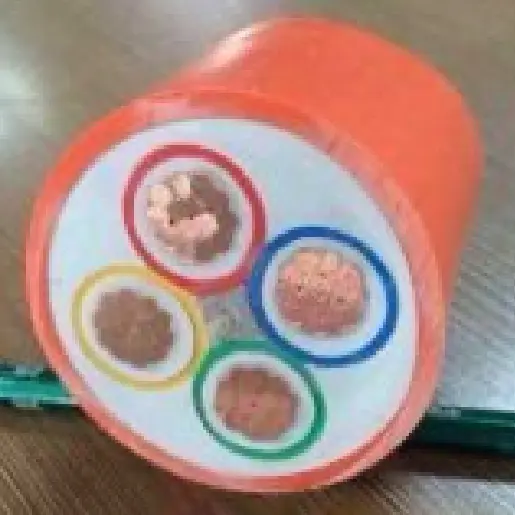

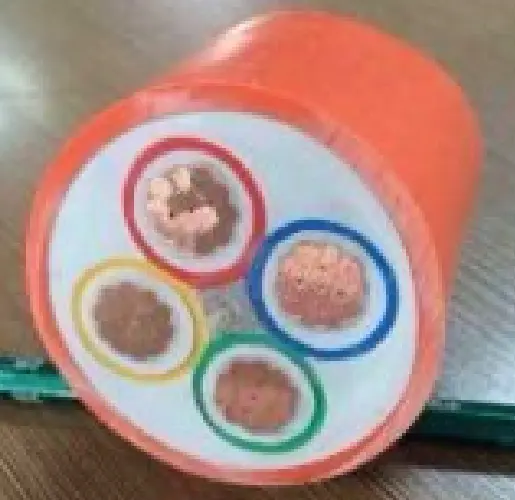

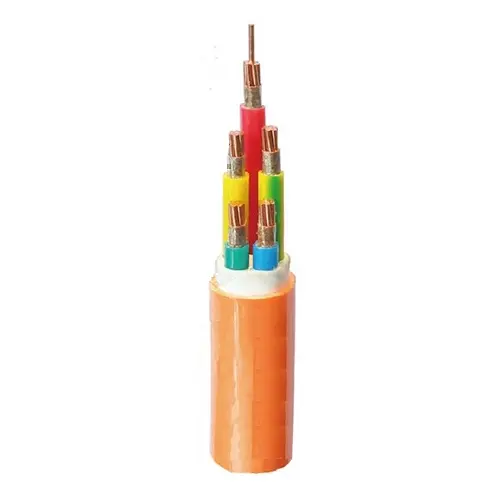

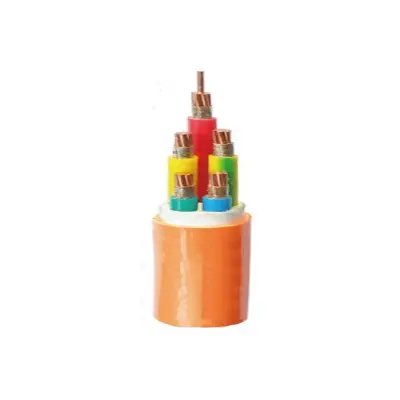

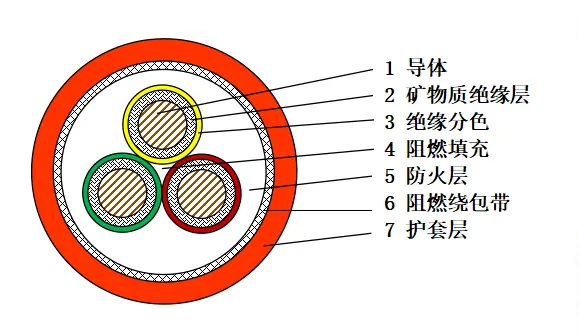

Struktura izdelka

Zasnova kabelske strukture je natančna in profesionalna. Prevodniški del uporablja prvo ali drugo vrsto žarjenega bakrenega vodnika, ki se ponaša z odlično prevodnostjo in fleksibilnostjo ter izpolnjuje potrebe po prenosu moči v različnih scenarijih.

Mineralna izolacijska plast uporablja ovit ognjeodporen trak iz sljude, ki lahko zaradi svojih edinstvenih lastnosti materiala učinkovito prepreči širjenje ognja pri visokih temperaturah ali ognju in zagotavlja zanesljivo protipožarno zaščito kabla.

Barvno označena izolacijska plast uporablja izolacijski material iz premreženega polietilena z različnimi metodami barvnega kodiranja. Dodate lahko barvilo za izolacijo ali pa uporabite barvne trakove, barvno prejo itd., kar olajša hitro in natančno identifikacijo tokokrogov med namestitvijo kabla in vzdrževanjem.

V procesu polnjenja kabla se v središču uporabljajo polnila, ki zavirajo gorenje, da preprečijo širjenje plamena. Medtem lahko ovojni trak uporabite za pritrditev polnilnih materialov, da zagotovite tesno polnjenje in strukturno stabilnost.

Ognjeodporna plast je sestavljena iz mineralov in ovojnih trakov. Prvič, plast mineralnega materiala, ki ima prednosti, kot so požarna odpornost, požarna vzdržljivost, odpornost na visoke temperature in toplotna izolacija, se ekstrudira na kabelsko jedro za izdelavo požarne pregrade. Zunanja plast je zaščitena z ognjevarnim trakom, ovitim okoli nje, da poveča učinek odpornosti proti ognju in zagotovi varno delovanje kabla v ekstremnih okoljih.

Ovoj je izdelan iz poliolefinskega ovojnega materiala z nizko vsebnostjo dima, ki zavira gorenje in ima odlične lastnosti zaviranja gorenja ter med gorenjem ne proizvaja škodljivega dima, s čimer se zmanjša škoda za osebje in okolje. Ovoj je običajno oranžne ali mandarine barve, kar pritegne pogled in ga je enostavno prepoznati. Na zahtevo je lahko obarvan tudi črno, da zadosti potrebam različnih scenarijev uporabe.

Parameter uspešnosti

Nazivna napetost tega BBTRZ fleksibilnega ognjeodpornega kabla je 0,6/1kV. Med fazo testiranja je bila 5 minut uporabljena preskusna napetost 3,5 kV in ni prišlo do okvare. Dolgoročna dovoljena meja delovne temperature vodnika kabla je 90 ℃. Pri polaganju kabla temperatura okolja ne sme biti nižja od 0 ℃. Najmanjši upogibni radij je 12-kratni zunanji premer kabla (12*OD). Mineralna izolacijska plast je izdelana iz več plasti sljudnega traku z ognjeodpornimi lastnostmi.

Kar zadeva požarno odpornost, ta kabel izpolnjuje zahteve standardov podjetja in IEC 60331-1 s časom gorenja do 180 minut. Kar zadeva upor prevodnika pri 20 °C, mora ustrezati specifikacijam za žarjene bakrene vodnike tipa 1 ali tipa 2, kot je navedeno v GB/T 3956 in IEC 60228. Kar zadeva upor izolacije, izolacijska upornost kabla ne sme biti manjša od 100 MΩ·km pri temperaturi okolja.

Poleg tega mora končni kabel opraviti preskus požarne odpornosti, pri čemer preskusna metoda sledi določbam GB/T 19216.21. Temperatura za izpostavljenost ognju je nastavljena na 950 ~ 1000 ℃, s trajanjem 180 minut, čemur sledi obdobje hlajenja 15 minut. V tem času na kablu ne sme biti kratkih ali odprtih tokokrogov.

Splošne specifikacije kabla

Prednosti in slabosti fleksibilnega ognjevarnega kabla BBTRZ v primerjavi z mineralno izoliranim kablom BTTZ:

Prednosti:

Kabelska izolacija ni nagnjena k absorpciji vlage in ima stabilno izolacijsko delovanje.

Več žil je mogoče proizvesti v fiksnih dolžinah, kar zmanjša število vmesnih konektorjev v kablih.

Struktura je fleksibilna, kar olajša upogibanje kabla in zmanjša težave pri polaganju.

Kabli se lahko uporabljajo brez namenskih zaključkov, kar zmanjša stroške dodatne opreme.

Slabosti: Požarna odpornost je nekoliko slabša in ne izpolnjuje zahtev BS 8491.

Najvišja delovna temperatura je 90 ℃, kar ne doseže 250 ℃ BTTZ

Najvišja stopnja učinkovitosti zgorevanja lahko izpolnjuje zahteve razreda B1, ne more pa izpolniti zahtev razreda A.

Scenariji uporabe:

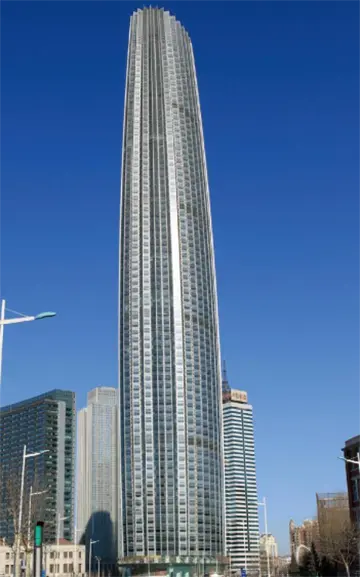

stolpnica

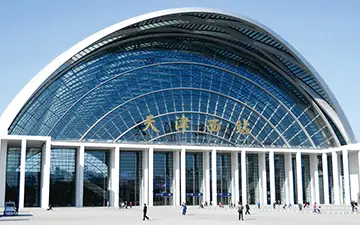

železniška postaja

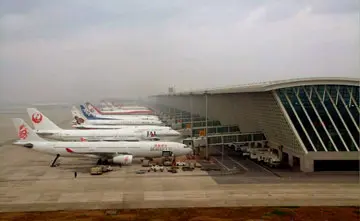

letališki terminal

kraji zgodovinskega pomena in slikovite lepote

Pakiranje in dostava

Podrobnosti pakiranja:

Določeno je glede na količino in zahteve, ki jih kupite. Možen dogovor.

Pristanišče: pristanišče Tianjin

Dostava: po morju, po zraku, ekspresno.
