RTTZ Ognjevarni valoviti bakreni kabel

Tianjin Beida je dobavitelj in tovarna ognjevzdržnih valovitih bakrenih kablov RTTZ na Kitajskem. Kabli so sestavljeni iz bakrenih vodnikov, izolacije iz sintetičnega traku iz sljude in valovitega bakrenega traku. Ti kabli so v celoti sestavljeni iz anorganskih materialov z neprekinjeno delovno temperaturo 90°C. Lahko vzdržujejo napajanje 3 ure v pogojih plamena v razponu od 950 °C do 1000 °C, ne da bi prišlo do kratkih stikov ali odklopov. V primeru požara ti kabli skoraj ne proizvajajo dima ali strupenih plinov. Če je potrebna dodatna zaščita, lahko preko bakrenega ovoja nanesete nekovinski ovoj z nizko vsebnostjo dima, ki ne vsebuje halogenov, da izboljšate mehanske in vlagoodporne lastnosti kabla.

Pošlji povpraševanje

Opis izdelka

Izberite Tianjin Beida kot svojega proizvajalca in dobavitelja, izberite zanesljivo rešitev RTTZ za ognjevarne valovite bakrene kable. Ponudimo lahko neposredne tovarniške cene.

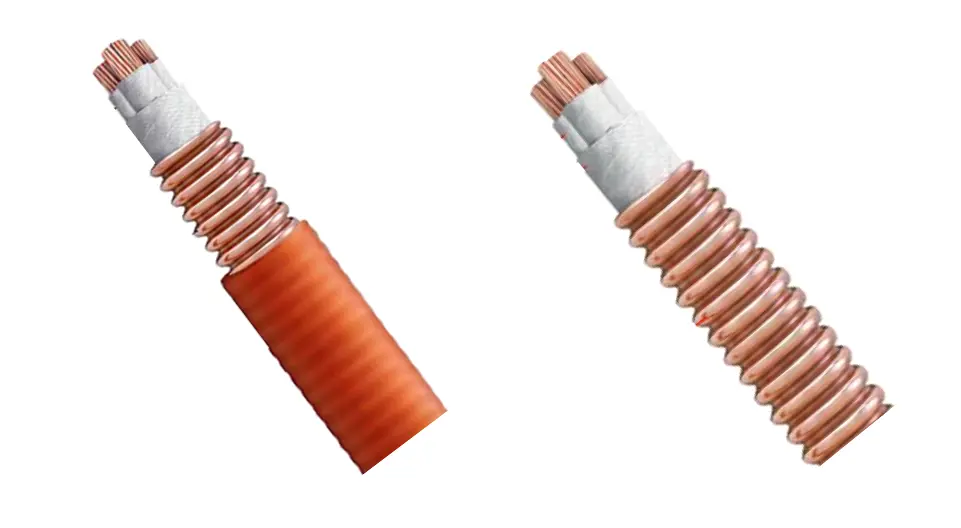

Rttz Fire Retardant Corrugated Copper Cable

Področje uporabe:

kabelski model	Veljavni scenariji	Scenariji uporabe
RTTZ	Nazivna napetost 0,6/1kV in manj, primerna za prenos in distribucijo električne energije na mestih z visokimi zahtevami protipožarne zaščite, zlasti za gasilske in zasilne električne napeljave	Visoke zgradbe, bolnišnice, podzemne železnice, predori, podatkovni centri, nakupovalna središča, razstavne dvorane, garaže, zabavišča, kemična industrija, metalurgija in druge visokotemperaturne/vnetljive in eksplozivne lokacije
WD-RTTYZ	Podobno kot RTTZ mora izpolnjevati tudi zahteve glede malo dima, brez halogenov in negorljivosti za zaprte prostore z veliko osebja.	Območja s strogimi zahtevami glede toksičnosti dima in prepustnosti svetlobe, kot so podzemne železnice, jedrske elektrarne, šole, bolnišnice, tovarne hrane, visoke stanovanjske stavbe in veliki kompleksi

Struktura izdelka

Konstrukcija kabla in tehnične zahteve

Prevodnik: Uporabite prvo ali drugo vrsto žarjenega bakrenega prevodnika.

Mineralna izolacijska plast: Izdelana je z ovijanjem ognjevarnega traku iz sljude ali drugih mineralnih izolacijskih trakov s podobnimi funkcijami.

Sklop kabla in zaščitna plast: Žice kabla so tesno napolnjene z materiali, ki imajo lastnosti, ki zavirajo gorenje in so odporne proti ognju, zaščitna plast pa je sestavljena iz ustreznega traku, ki zavira gorenje in je ognjevaren, ovit okoli.

Bakreni kovinski plašč: izdelan je s tehnologijo varjenja bakrenega traku z argonom in valovit.

Plast plašča: Izdelan je iz poliolefinskega ovojnega materiala, ki ne vsebuje halogenov, z malo dima in je negorljiv. Na splošno je oranžna ali mandarina, črna pa se lahko izbere glede na zahteve.

strukturni diagram

Rttz Fire Retardant Corrugated Copper Cable

Parameter uspešnosti

Nazivna napetost ognjevarnega valovitega bakrenega kabla RTTZ je 0,6/1 kV. Preizkusna napetost je nastavljena na 3,5 kV in napetost se neprekinjeno uporablja 5 minut, ne da bi v tem času prišlo do okvare. Najvišja dovoljena dolgotrajna delovna temperatura vodnika kabla je 90 ℃.

Pri polaganju kablov temperatura okolja ne sme biti nižja od 0 ℃. Najmanjši radij upogiba je 12-kratni zunanji premer kabla. Mineralna izolacijska plast je skrbno izdelana z uporabo več plasti ognjeodpornega traku iz sljude.

Pri 20 °C mora upor prevodnika strogo ustrezati določenim standardom za žarjene bakrene vodnike tipa 1 ali tipa 2 v GB/T 3956 in IEC 60228. Pri sobni temperaturi izolacijska upornost kabla ne sme biti manjša od 100 MΩ·km.

Kar zadeva preskušanje požarne odpornosti, v celoti izpolnjuje standardne zahteve GB/T 34926. Posebna preskusna metoda je naslednja:

Najprej izvedite preskuse C, W, Z v skladu s standardom BS 6387;

Drugič, preskus je treba izvesti v skladu z določbami BS 8491;

Tretjič, izvedite preskus požarne odpornosti v skladu z GB/T 19216.21, pri čemer je temperatura nadzorovana pri 950 ~ 1000 ℃, trajanje izpostavljenosti ognju 180 minut in obdobje hlajenja 15 minut. V tem času na kablu ne sme biti kratkih ali odprtih tokokrogov.

Način predstavitve izdelka

Koda izdelka

Valoviti kabel z bakrenim plaščem z mineralno izolacijo iz sljude………R

Zunanji ovoj iz poliolefina……………Y

Bakreni vodnik ........................ T

Brez halogenov in malo dima …………………WD (izbirno)

Bakreni plašč .......................... T

Stopnje zaviranja gorenja A/B/C... ZA/B/C

Trak iz sljude .................................................................................................Z

Nazivna napetost …………………0,6/1

Specifikacije kabla

število jeder	1	2	3	4	5	3+1, 3+2	4+1
prečni prerez mm²	25 ~ 630	1,5 ~ 300	1,5 ~ 240	1,5 ~ 185	1,5 ~ 150	4～185	4 ~ 150

Previdnostni ukrepi za kable

Namestitev

Način polaganja: Polaga se lahko v tunelih, kabelskih jarkih, koritih, koritih in jaških, podpira tako vidno kot skrito polaganje. Pri enožilnih kablih je prepovedana uporaba magnetno prevodnih materialov (kot je železna žica) za pritrditev, da se prepreči izguba zaradi vrtinčnih tokov.

Upogib in razpon: nadzirajte upogibni radij v skladu s specifikacijami proizvajalca. Referenčni razpon vodoravnega obešala: za zunanje premere ≤20 mm je razpon 400 mm; za tiste >20 mm je razpon 800 mm. Za navpični podporni razpon: za zunanje premere ≤20 mm je razpon 1500 mm; za tiste >20 mm je razpon 1000 mm.

Odvijanje in pritrditev: Odvijte kabel v skladu s smerjo, označeno na kolutu za kabel, da preprečite zvijanje; upoštevajte zgornje zahteve za razpon pritrditve znotraj kabelske police.

Terminal in priključek

Izdelava terminala: Odstranite približno 300 mm izolacije s končnega vodnika, stisnite žični del in z megaommetrom preizkusite izolacijski upor med bakrenim plaščem in vodnikom ter med vodniki. Ko se prepričate, da je izolacijska upornost zadovoljiva, za tesnjenje uporabite termoskrčljivo pušo.

Vmesni konektorji: Priporočljivo je, da uporabite končne konektorje z oceno požarne odpornosti, ki je skladna z ohišjem kabla. Med namestitvijo na kraju samem je treba zagotoviti tesnjenje in izolacijo, da se zmanjša število napak.

Delovanje in vzdrževanje

Nadzor temperature: Med normalnim delovanjem temperatura prevodnika ne sme preseči 90 ℃. Ko se prevodnika ni mogoče dotakniti in ne pride v stik z vnetljivimi materiali, se lahko temperatura plašča dvigne na 105 ℃.

Testiranje izolacije: redno uporabljajte memeter za testiranje izolacijske upornosti, da zagotovite, da ni vlage ali poškodb; bakreni plašč mora biti zanesljivo ozemljen, da se zagotovi varnost.

Preprečevanje izgube in zaščita: Izogibajte se praskanju plašča z ostrimi predmeti in dodajte zaščitne tulce, ko greste skozi stene/talne plošče, da preprečite mehanske poškodbe.
