Napajalni kabel STA s PVC izolacijo iz XLPE

Če iščete zanesljivega proizvajalca in dobavitelja napajalnega kabla STA s PVC izolacijo iz XLPE, lahko izberete Tianjin Beida. Ta izdelek je široko uporabljen oklepni napajalni kabel z jeklenim trakom za nizkonapetostni prenos električne energije, ki ga je mogoče zakopati neposredno pod zemljo. Glede na različno ampacnost se skupna površina prečnega prereza kabelskega vodnika giblje od 2,5 mm2 do 500 mm2.

Pošlji povpraševanje

Opis izdelka

Sklicujoč se na 35-letno globoko gojenje kabelske industrije Tianjin Beida Cable Group smo lansirali napajalni kabel STA s PVC-izolacijo iz XLPE, ki ga lahko imenujemo moč nizkonapetostnega polja prenosa električne energije.

Kot visokotehnološko podjetje s kitajsko znano blagovno znamko, certifikatom sistema ISO in drugimi verodostojnimi kvalifikacijami je skupina Beida podprta z mednarodno napredno proizvodno in preskusno opremo ter naložbami v raziskave in razvoj v višini 3,1 % letnega obsega prodaje, tako da ima ta oklepni kabel z jeklenim trakom neprimerljive osnovne prednosti.

Njegov izolacijski material XLPE zagotavlja odlične električne lastnosti in toplotno odpornost, PVC plašč z oklepno zasnovo iz jeklenega traku za doseganje močne odpornosti proti vlagi, odpornosti proti koroziji, odpornosti na mehanske poškodbe, neposrednega vkopanega polaganja brez dodatne zaščite, popolno rešitev kompleksa namestitve nizkonapetostnega prenosa električne energije, slabe okoljske prilagodljivosti, varnostnih nevarnosti in drugih bolečih točk, da globalnim strankam zagotovi stabilne in zanesljive rešitve za prenos električne energije.

Pogosti tipi kablov so YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

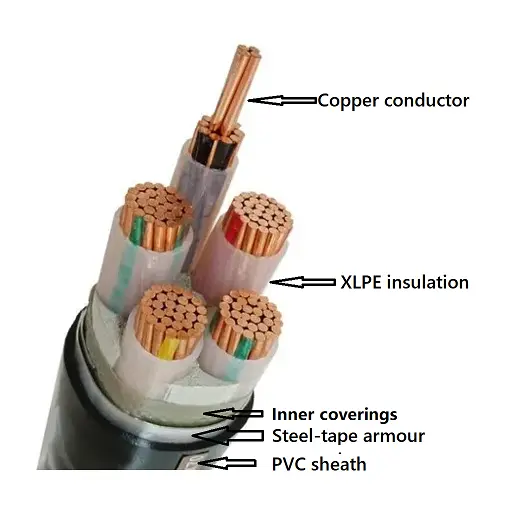

Struktura izdelka

Xlpe Insulated Pvc Sheathed Sta Power Cable

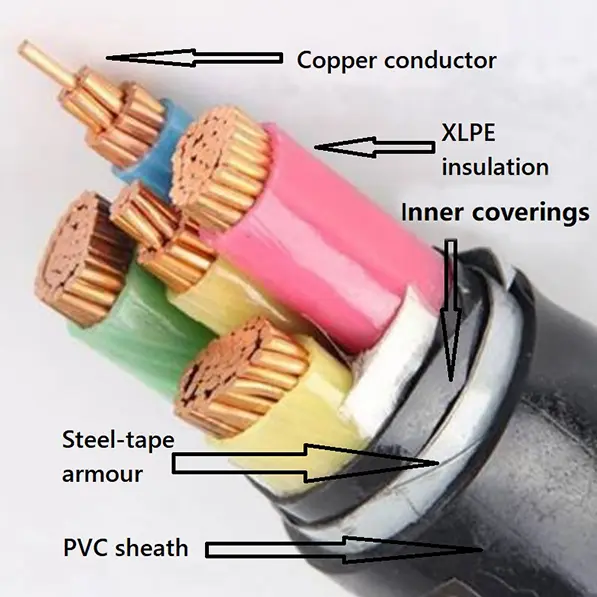

Napajalni kabel STA s PVC-izolacijo iz XLPE je sestavljen iz bakrenega vodnika T1R, izolacije iz XLPE, oklepnega traku iz PVC-ja in oklepa iz PVC-ja.

Prevodnik: bakreni ali aluminijasti vodnik, okrogel ali oblikovan, razred 2 po IEC 60228

in GB/T 3956-2008, za območje prečnega prereza ni več kot 6 mm², trden krog

se lahko uporabi prevodnik, razred 1 po IEC 60228 in GB/T 3956-2008.

Izolacija: Debelina izolacije, lastnosti materiala morajo biti v skladu z IEC 60502 in GB/T 12706.

Barva jedra: 1 jedro: rdeče ali rumeno ali zeleno ali modro ali črno

2 jedri: rdeče, modro ali rdeče, črno

3 jedra: rumeno, zeleno, rdeče ali rdeče, rumeno, modro

4 jedra: rumeno, zeleno, rdeče, modro ali rdeče, rumeno, modro, črno

5 jeder: rumeno, zeleno, rdeče, modro, črno ali rdeče, rumeno, modro, črno, zeleno

Nad 5 coes: bela jedra s črno številko ali raznobarvnim trakom

Notranje obloge: Notranje obloge so lahko ekstrudirane ali prekrite. Materiali morajo biti primerni za delovno temperaturo kabla in združljivi z izolacijskim materialom.

Oklep iz jeklenega traku: Pri večžilnih kablih se oklep nanese na notranjo oblogo, ki ustreza dvojnemu jeklenemu traku. Enožilni kabli za uporabo na a.c. sistemi so sestavljeni iz nemagnetnega jeklenega traku.

Zunanji ovoj: Debelina ovoja, lastnosti materiala morajo biti v skladu z IEC 60502 in GB/T 12706.

Ognjevarni kabel: Uporabiti je treba material za zunanji plašč iz PVC, ki zavira gorenje. Stopnje zaviranja gorenja lahko razvrstimo v tri kategorije: skupina A, B in C.

Ognjeodporen kabel: Dvoslojni trak iz sljude je treba naviti okoli vodnika.

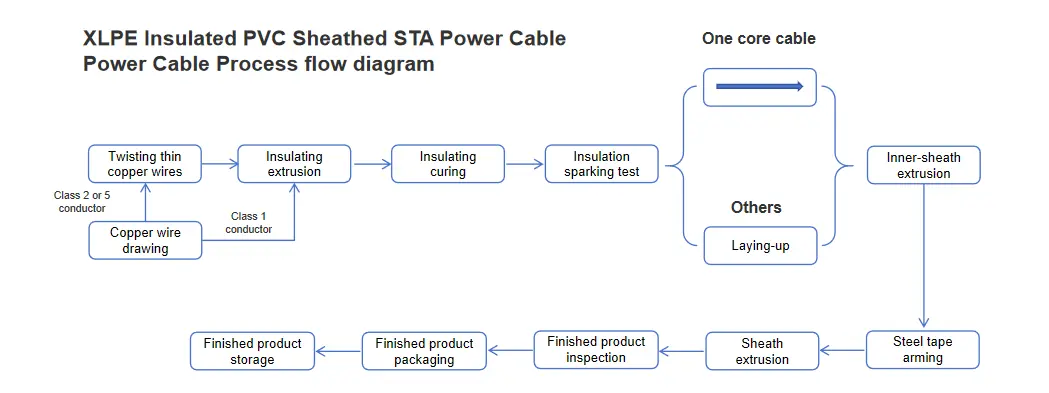

Diagram poteka procesa

Xlpe Insulated Pvc Sheathed Sta Power Cable

Uporaba izdelka

Oklepni napajalni kabel z zamreženim polietilenom, izoliranim s PVC oplaščenim jeklenim trakom, ker je ta kabel z zaščito jeklenega traku, primeren za distribucijsko omrežje ali industrijsko opremo za prenos električne energije. Lahko se zakoplje neposredno pod zemljo, lahko se namesti v kabelski jarek ali most, kabel lahko prenese določen pritisk, vendar ne more vzdržati napetosti.

Pogoji namestitve izdelka:

Temperatura okolja pri namestitvi kabla Za kable s PVC izolacijo ali PVC plaščem ali plaščem, ki zavira gorenje brez halogenov, temperatura okolja med namestitvijo ne sme biti nižja od 0 ℃.

Najmanjši radij upogiba za namestitev kabla

projekt	enožilni kabel		večžilni kabel
projekt	brez oklepa	oklepno	brez oklepa	oklepno
Najmanjši radij upogiba kabla pri namestitvi	20D	15D	15D	12D
Najmanjši upogibni polmer kablov v bližini priključnih omaric in zaključkov	15D	12D	12D	10D
Opomba: D je zunanji premer kabla

Parameter uspešnosti

Nazivna napetost: 0,6/1 kV

Testna napetost: 3,5 kV 5 minut ni prišlo do okvare

Delovna temperatura: -0º C do +90 ºC

Temperatura kratkega stika: +250 ºC

Nosilna zmogljivost v amperih (A)

Nazivna napetost 0,6/1kV XLPE izolacijski napajalni kabel
tokovna zmogljivost v amperih（A）
Temperatura okolice: v zraku: 40 ℃, v tleh: 25 ℃
Temperatura vodnika: 90 ℃
Koeficient toplotne odpornosti tal: 1,0 k·m/W
Vrsta	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Število jeder	Eno jedro				Več jeder
Površina prečnega prereza, mm²	V zraku		V tleh		V zraku		V tleh
Površina prečnega prereza, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Opomba: oklep enožilnih kablov je izdelan iz nemagnetnih materialov.
