Napajalni kabel SWA s PVC izolacijo iz XLPE

Kot profesionalni proizvajalec napajalnih kablov SWA s PVC izolacijo iz XLPE ima Beida Group več kot tri desetletja izkušenj. Ta kabel je mogoče položiti vodoravno ali navpično in lahko prenese določene pritiske in napetosti. Uporablja se predvsem za navpično namestitev kablov visokih zgradb, gorskih območij z velikimi padci itd., za nizkonapetostni prenos električne energije.

Pošlji povpraševanje

Opis izdelka

Napajalni kabel SWA s PVC izolacijo iz XLPE je sestavljen iz bakrenega vodnika T1R, izolacije iz XLPE, oklepa iz jeklenih jezov in PVC ovoja.

Pogosti tipi kablov so YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC.

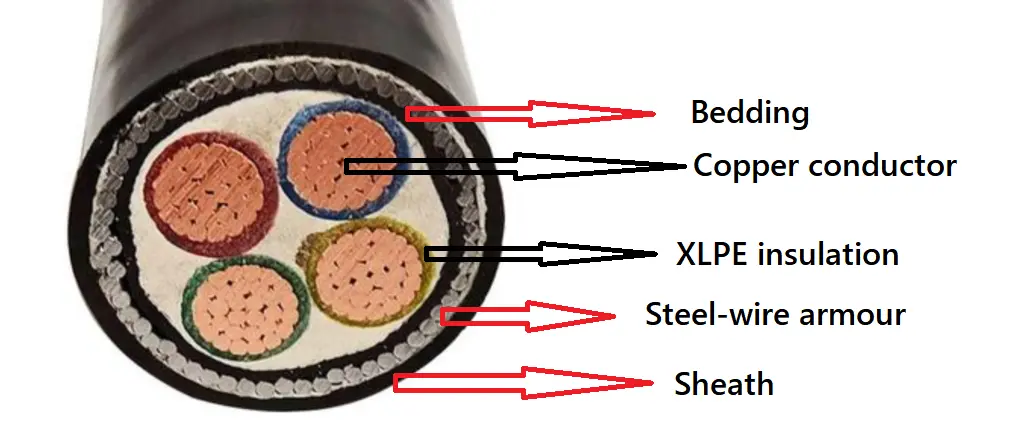

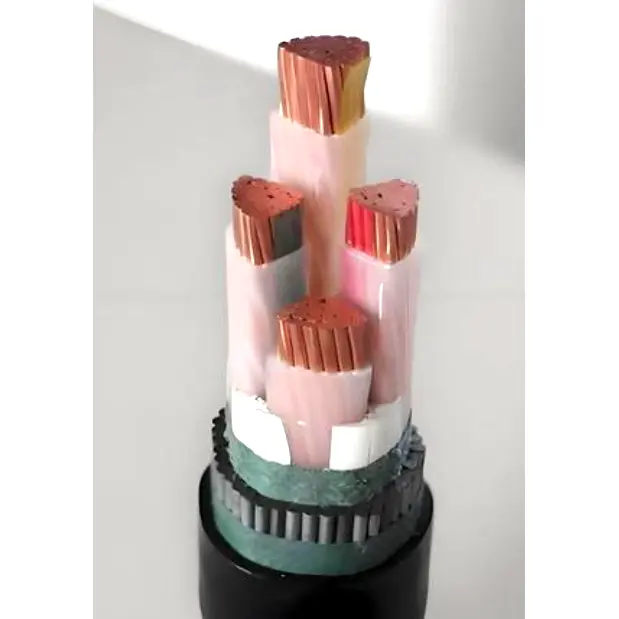

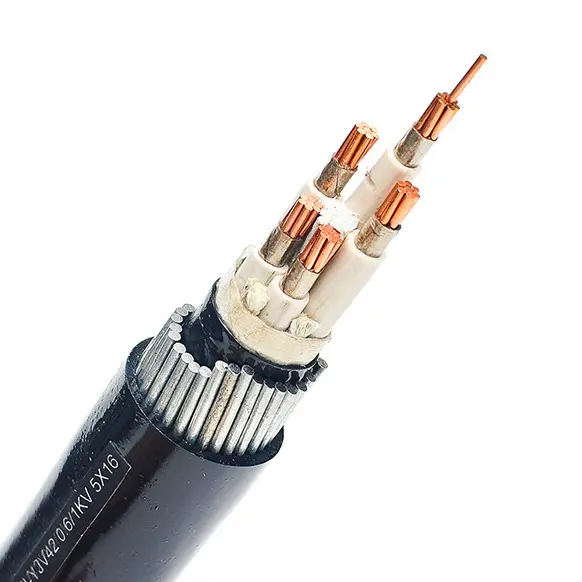

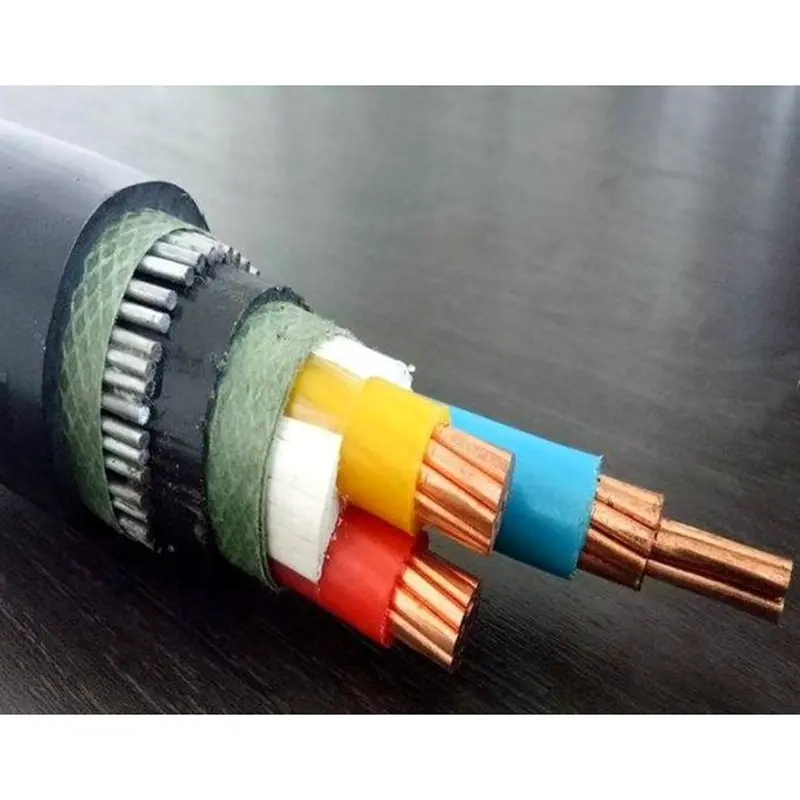

Struktura izdelka

Xlpe Insulated Pvc Sheathed Swa Power Cable

Napajalni kabel SWA s PVC izolacijo iz XLPE je sestavljen iz bakrenega vodnika T1R, izolacije iz XLPE, oklepa iz jeklenih jezov in PVC ovoja.

Prevodnik: bakreni ali aluminijasti vodnik, okrogel ali oblikovan, razred 2 po IEC 60228

in GB/T 3956-2008, za območje prečnega prereza ni več kot 6 mm², trden krog

se lahko uporabi prevodnik, razred 1 po IEC 60228 in GB/T 3956-2008.

Izolacija: Debelina izolacije, lastnosti materiala morajo biti v skladu z IEC 60502 in GB/T 12706.

Barva jedra: 1 jedro: rdeče ali rumeno ali zeleno ali modro ali črno

2 jedri: rdeče, modro ali rdeče, črno

3 jedra: rumeno, zeleno, rdeče ali rdeče, rumeno, modro

4 jedra: rumeno, zeleno, rdeče, modro ali rdeče, rumeno, modro, črno

5 jeder: rumeno, zeleno, rdeče, modro, črno ali rdeče, rumeno, modro, črno, zeleno

Nad 5 coes: bela jedra s črno številko ali raznobarvnim trakom

Notranje obloge: Notranje obloge so lahko ekstrudirane ali prekrite. Materiali morajo biti primerni za delovno temperaturo kabla in združljivi z izolacijskim materialom.

Oklep iz jeklenih žic: Pri večžilnih kablih se oklep nanese na notranjo oblogo, ki ustreza jeklenim žicam. Enožilni kabli za uporabo na a.c. sistemi so sestavljeni iz nemagnetnih jeklenih žic.

Zunanji ovoj: Debelina ovoja, lastnosti materiala morajo biti v skladu z IEC 60502 in GB/T 12706.

Ognjevarni kabel: Uporabiti je treba material za zunanji plašč iz PVC, ki zavira gorenje. Stopnje zaviranja gorenja lahko razvrstimo v tri kategorije: skupina A, B in C.

Ognjeodporen kabel: Dvoslojni trak iz sljude je treba naviti okoli vodnika.

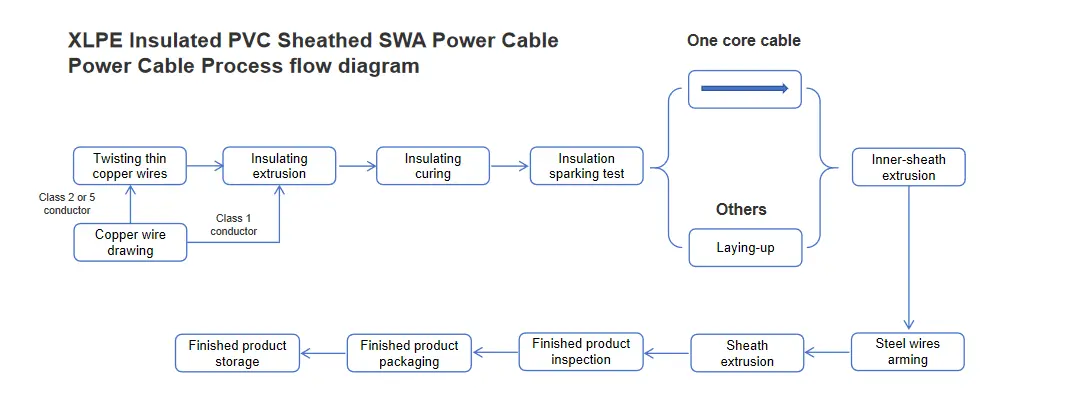

Diagram poteka procesa

Xlpe Insulated Pvc Sheathed Swa Power Cable

Parameter uspešnosti

Nazivna napetost: 0,6/1 kV

Testna napetost: 3,5 kV 5 minut ni prišlo do okvare

Delovna temperatura: -5ºC do +90ºC

Temperatura kratkega stika: +250 ºC

Najmanjši polmer upogibanja: 15* OD;

Najmanjši statični upogibni radij: 10* OD;

Test kabla:

1. Preskus odpornosti prevodnika na enosmerni tok: upornost prevodnika na enosmerni tok pri 20 °C mora biti skladna z GB/T 3956-2008, IEC 60228.

2. Preskus izmenične napetosti: 3,5 kV/5 min, brez okvare.

Test vzorčenja:

1. Pregled strukture vodnika: Izpolnjevati mora tehnične zahteve GB/T 3956-2008, IEC 60228.

2. Velikost izolacije, obloge, oklepa iz jeklenega traku in strukture plašča mora biti v skladu z zahtevami GB/T 12706.1-2020, IEC 60502.1.

Preskus toplotnega raztezka:

Postopki vzorčenja in testiranja morajo biti v skladu z določbami GB/T 2951.21-2008, IEC 60811-2-1, poglavje 9, rezultati pa morajo biti v skladu z določbami GB/T 12706.1-2020, IEC 60502.1.

Vrsta preskusa:

Preskus mehanske in fizične učinkovitosti izolacije in plašča mora biti skladen z zahtevami GB/T 12706.1-2020 in IEC 60502.1.

Električna zmogljivost mora biti skladna z GB/T 12706.1-2020, IEC 60502.1

Preskus gorenja z enim kablom mora biti v skladu z GB/T 19666-2019, IEC 60332.

Preskus zaviralca gorenja v svežnju kabla izpolnjuje zahteve GB/T 19666-2019, IEC 60332.

Preskus požarne odpornosti kablov mora biti v skladu z zahtevami GB/T 19666-2019 in IEC 60331.

Nosilna zmogljivost v amperih (A)

Nazivna napetost 0,6/1kV XLPE izolacijski napajalni kabel
tokovna zmogljivost v amperih（A）
Temperatura okolice: v zraku: 40 ℃, v tleh: 25 ℃
Temperatura vodnika: 90 ℃
Koeficient toplotne odpornosti tal: 1,0 k·m/W
Vrsta	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Število jeder	Eno jedro				Več jeder
Površina prečnega prereza, mm²	V zraku		V tleh		V zraku		V tleh
Površina prečnega prereza, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Opomba: oklep enožilnih kablov je izdelan iz nemagnetnih materialov.
