Napajalni kabel BS 5467

Kupite napajalni kabel BS 5467 v tovarni Tianjin Beida, lahko vam ponudimo neposredne tovarniške cene. Ta vrsta kabla je v skladu z britanskimi standardi in se lahko uporablja za napajalne in krmilne linije. Zaščiten je z oklepom iz jeklene žice in lahko prenese določene natezne in tlačne sile. Lahko se uporablja v zgradbah ali zakoplje neposredno pod zemljo.

Pošlji povpraševanje

Opis izdelka

Ta standardni napajalni kabel BS 5467 je dobro zasnovan in popolnoma funkcionalen, primeren tako za napajalne kot za krmilne linije ter zagotavlja stabilno in zanesljivo rešitev za prenos električne energije za različne industrijske in civilne aplikacije. Njegov edinstven oklep iz jeklene žice je glavni vrhunec. Ta zasnova ne le poveča mehansko trdnost kabla, kar mu omogoča, da prenese natezne in tlačne sile ter se učinkovito upre zunanjim fizičnim poškodbam, ampak tudi znatno izboljša njegovo vzdržljivost in življenjsko dobo, ter ohranja stabilno delovanje tudi v težkih okoljih.

Napajalni kabel BS 5467 podjetja Tianjin Beida se ponaša tudi z odlično okoljsko prilagodljivostjo. Ne glede na to, ali gre za notranjo napeljavo v visokih stavbah ali kompleksne podzemne projekte, ta kabel z lahkoto opravi z vsem. Znotraj zgradb se brezhibno integrira v različne dekorske sloge ter ponuja tako estetiko kot praktičnost; ko je zakopan pod zemljo, njegova vrhunska odpornost proti koroziji in vodi zagotavlja, da na kabel med dolgotrajnim zakopavanjem ne vplivajo okoljski dejavniki, kar zagotavlja neprekinjen in stabilen prenos električne energije.

Struktura izdelka

Bs 5467 Power Cable

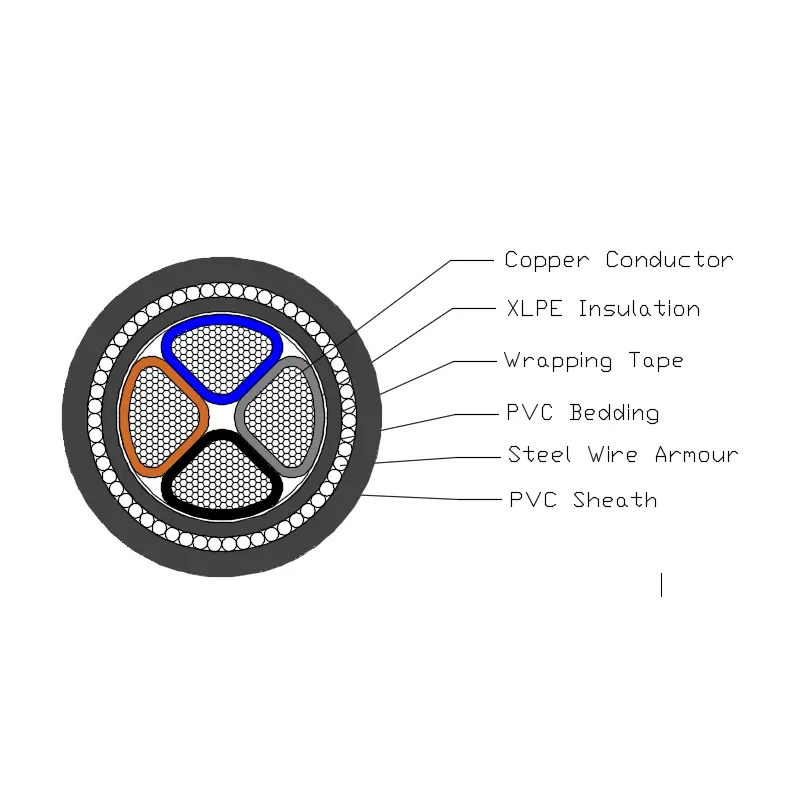

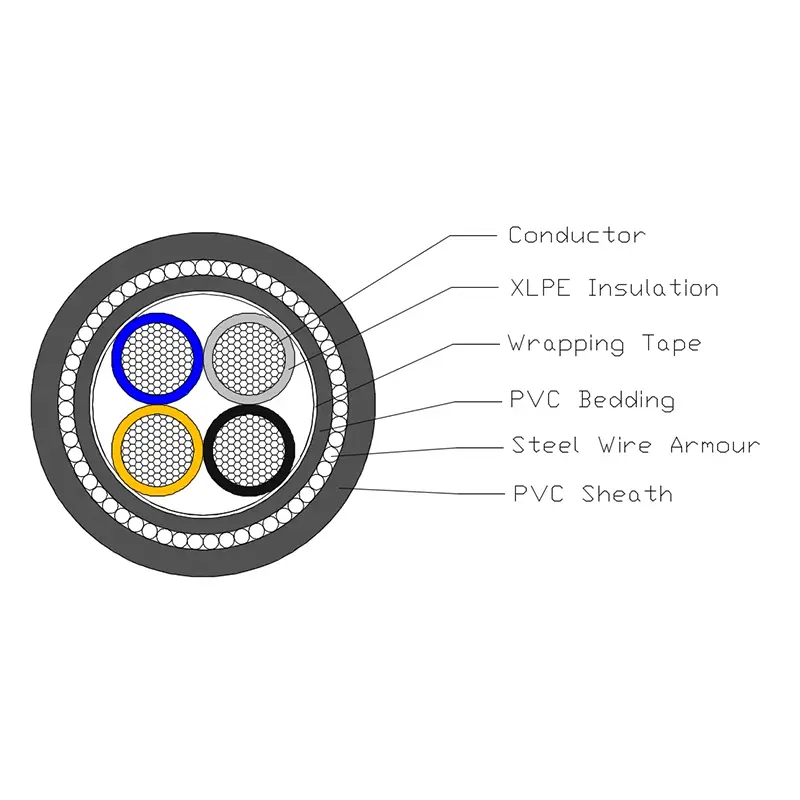

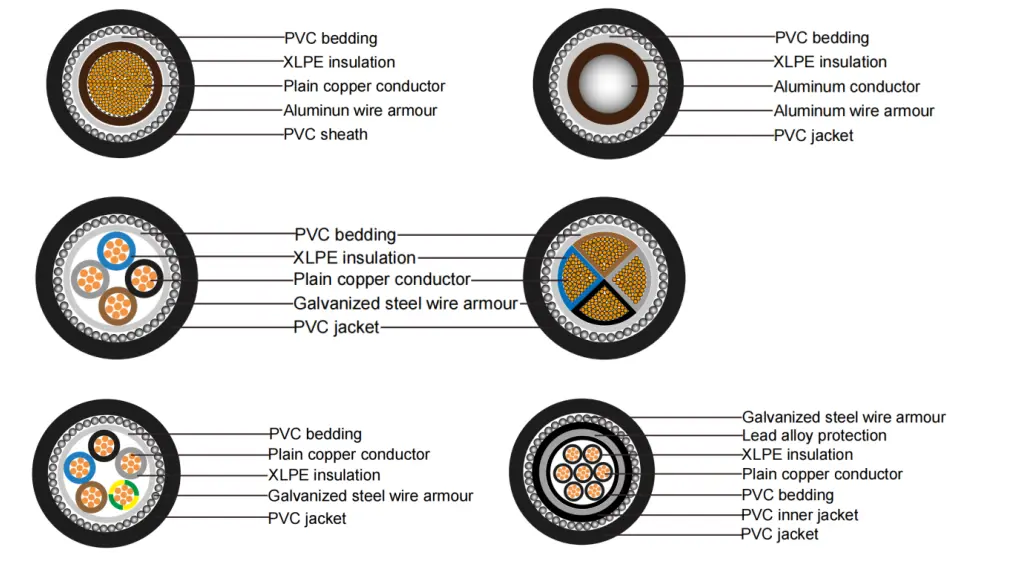

Napajalni kabel SWA s PVC izolacijo iz XLPE je sestavljen iz bakrenega vodnika T1R, izolacije iz XLPE, PVC podlage, oklepa iz jeklenih jezov in PVC ovoja.

Prevodnik: Polni bakreni ali aluminijasti vodnik, okrogel ali oblikovan, Razred 2 po BS EN 60228.

Izolacija: XLPE tipa GP8 po BS 7655-1.3

Barva jedra: 1 jedro: črno ali modro

2 jedri: borwn, modra

3 jedra: rojena, črna, siva

4 jedra: modra, rojena, črna, siva

5 jeder: zeleno/rumena, modra, rojena, črna, siva

Nad 5 coes: bela jedra s črno številko

Podlaga: Podloga mora biti iz ekstrudiranega polimernega materiala, ki je skladen z delovno temperaturo kabla.

Oklep iz jeklene žice: enožilni kabel: oklep iz aluminijaste žice

Večžilni kabel: oklep iz jeklene žice

Zunanji ovoj: Ovoj mora biti iz ekstrudiranega PVC materiala v skladu s tipom 9, določenim v BS 7655-4.2.

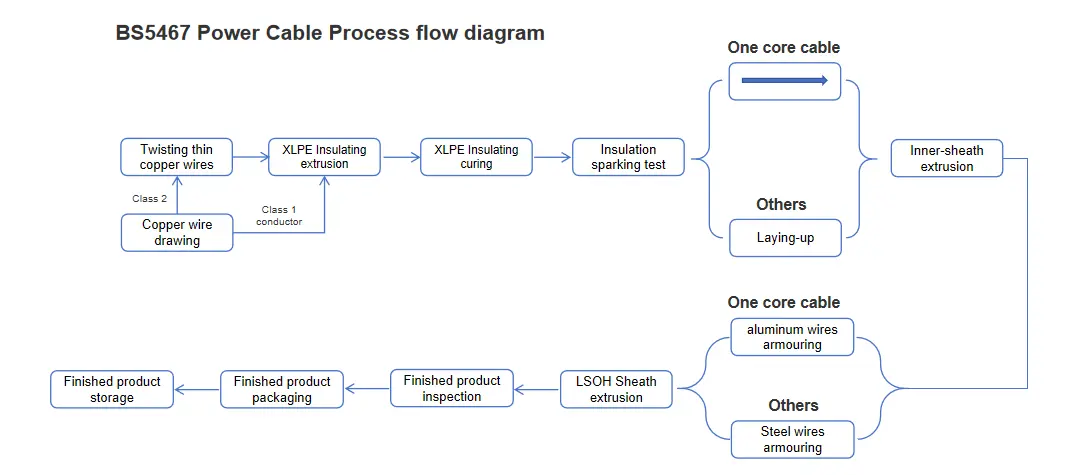

Diagram poteka procesa

Bs 5467 Power Cable

Parameter uspešnosti

Napajalni kabel BS 5467 ima jasno opredeljene električne in fizične parametre delovanja. Njegova nazivna napetost je nastavljena na dveh ravneh: 600 kV in 1000 kV, kar ustreza napetostnim zahtevam v različnih scenarijih. Pri testiranju električne varnosti je izdelek 5 minut zdržal preskusno napetost 3,5 kV brez okvare, s čimer je v celoti dokazal zanesljivost njegove električne izolacije. Kar zadeva temperaturno prilagodljivost, ima ta izdelek širok razpon delovne temperature in lahko stabilno deluje v okoljih od 0 ℃ do +90 ℃. Medtem lahko njegova temperatura kratkega stika doseže +250 ℃, kar dokazuje odlično odpornost na visoke temperature. Poleg tega ima ta izdelek izjemno prilagodljivost z najmanjšim radijem upogiba, ki je 12-krat večji od njegovega zunanjega premera, kar olajša namestitev in ožičenje v različnih kompleksnih okoljih. Kar zadeva zaviranje gorenja, ta izdelek ustreza standardu za zaviranje gorenja BS EN 60332-1-2, kar učinkovito zmanjšuje tveganje požara.

Test kabla

Rutinski testi kablov

Preskus upornosti prevodnika na enosmerni tok: Izvedite preskus upornosti prevodnika na enosmerni tok pri 20 °C. Izmerjena vrednost upora enosmernega toka prevodnika mora biti v skladu z ustreznimi zahtevami razdelka 2 standarda BS EN 60228.

Preskus napetosti električnega kabla: na kabel za 5 minut priključite napetost 3500 V. Med tem postopkom se kabel ne sme pokvariti.

Testi vzorčenja

Pregled strukture prevodnika: Struktura prevodnika mora popolnoma ustrezati tehničnim zahtevam, določenim v BS EN 60228.

Pregled dimenzij: Mere izolacije kabla, notranje obloge, žične zaščite in plašča morajo izpolnjevati posebne zahteve v tabeli 3 standarda BS 5467.

Preskus gorenja enega kabla: Rezultati preskusa gorenja enega kabla morajo biti skladni z zahtevami standarda BS EN 60332-1-2.

Tipsko testiranje

Izolacijska zmogljivost: Izolacijska zmogljivost kabla mora izpolnjevati zahteve, določene v BS 7655-1-3.

Delovanje notranje obloge: Delovanje notranje obloge mora biti v skladu z ustreznimi zahtevami klavzule 9.2 standarda BS 5467.

Učinkovitost ovoja: Učinkovitost ovoja mora izpolnjevati zahteve, določene v BS 7655-4-2.

Preizkušanje združljivosti: Rezultati preskusa združljivosti morajo biti skladni z zahtevami Priloge C standarda BS 5467.

Preskus krčenja izolacije: Preskus krčenja izolacije mora biti v skladu z zahtevami klavzule 18.3 standarda BS 5467, preskusna metoda pa se izvaja v skladu s standardom BS EN 60811-502.

Preskus krčenja plašča: Preskus krčenja plašča mora biti v skladu z zahtevami klavzule 18.6 standarda BS 5467.

Preskus odpornosti plašča na trganje: Preskus odpornosti plašča na trganje mora izpolnjevati zahteve iz Priloge D BS 5467.

Velikost strukture

Največja odpornost prevodnika in oklepa
za enožilni kabel pri 20 ℃
Vrsta	Največja odpornost pri 20 ℃
Nominalna površina prečnega prereza prevodnika	Dirigent		Oklep iz aluminijaste žice
Nominalna površina prečnega prereza prevodnika	Baker	Aluminij	Kabli z vpletenim bakrenim vodnikom	Kabli s prepredenim aluminijastim vodnikom
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Največja odpornost prevodnika in oklepa
za kabel od 2 do 5 žil pri 20 ℃
Vrsta	Največja odpornost pri 20 ℃
Nominalna površina prečnega prereza prevodnika	Dirigent		Oklep iz jeklene žice
	Baker	Aluminij	Kabli z vpletenim bakrenim vodnikom
	Baker	Aluminij	2 jedra	3 jedra	4 jedra	5 jedro
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Nosilna zmogljivost v amperih (A)

Nazivna napetost 0,6/1kV XLPE izolacijski napajalni kabel
tokovna zmogljivost v amperih（A）
Temperatura okolice: v zraku: 40 ℃, v tleh: 25 ℃
Temperatura vodnika: 90 ℃
Koeficient toplotne odpornosti tal: 1,0 k·m/W
Vrsta	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Število jeder	Eno jedro				Več jeder
Površina prečnega prereza, mm²	V zraku		V tleh		V zraku		V tleh
Površina prečnega prereza, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Opomba: oklep enožilnih kablov je izdelan iz nemagnetnih materialov.
