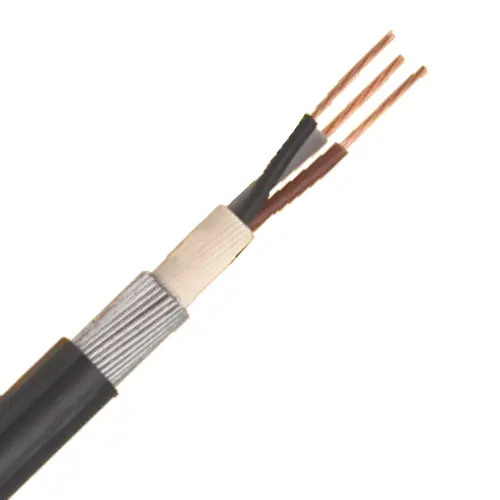

Napajalni kabel BS 6346

Tianjin Beida je kitajski proizvajalec in dobavitelj napajalnih kablov BS 6346. Ta vrsta kabla se lahko uporablja za napajalne in krmilne vode v nizkonapetostnih sistemih. Kabel je izoliran in obložen s PVC-jem ter zaščiten z oklepom iz jeklene žice. Kabel lahko prenese napetost in pritisk. Lahko se namesti znotraj stavb ali zakoplje neposredno pod zemljo.

Pošlji povpraševanje

Opis izdelka

Beidin napajalni kabel BS 6346 kot profesionalni proizvajalec uporablja napredno PVC izolacijo in materiale za plašč z zasnovo oklepa iz jeklene žice, ki se lahko učinkovito upre zunanji napetosti in pritisku, da zagotovi dolgoročno stabilno delovanje kabla. Napajalni kabli BS 6346 nudijo visoko raven varnosti in stabilnosti, ne glede na to, ali so nameščeni znotraj zgradb ali zakopani neposredno pod zemljo. Njegov bakreni vodnik, PVC blazina in oklep iz jeklene žice omogočajo, da kabel prenese fizični pritisk v zapletenih okoljih, zagotavlja normalno delovanje energetskih sistemov in rešuje problem, da se tradicionalni napajalni kabli zlahka poškodujejo v težkih okoljih.

Struktura izdelka

Bs 6346 Power Cable

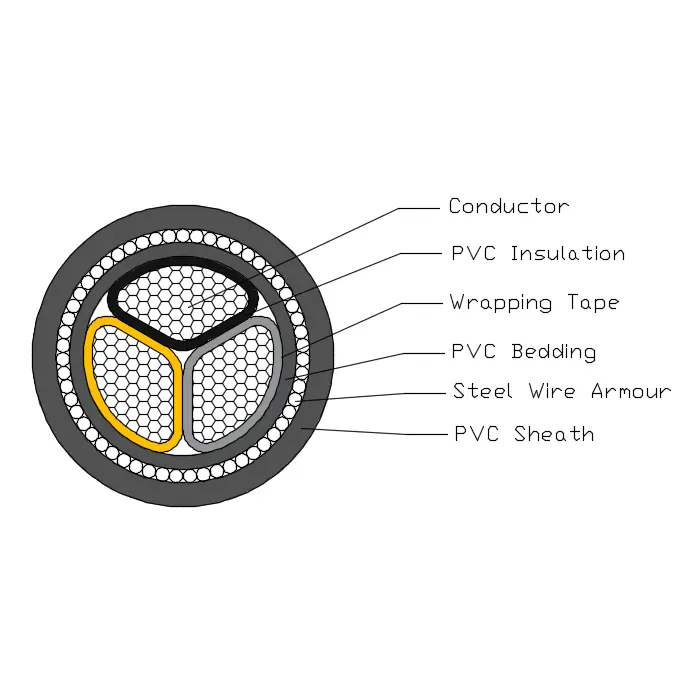

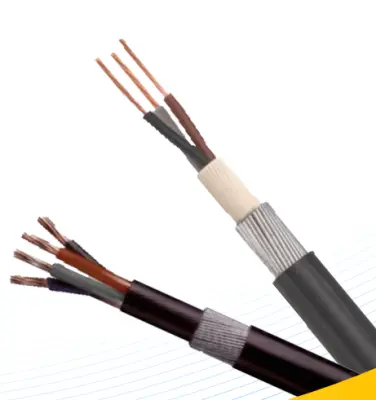

Napajalni kabel BS 6346 je sestavljen iz bakrenega vodnika T1R, PVC izolacije, PVC podloge, oklepa iz jeklenih jezov in PVC plašča.

Prevodnik: Polni bakreni ali aluminijasti vodnik, okrogel ali oblikovan, Razred 2 po BS EN 60228.

Izolacija: PVC tipa GP8 po BS 7655-1.3

Barva jedra: 1 jedro: črno ali modro

2 jedri: borwn, modra

3 jedra: rojena, črna, siva

4 jedra: modra, rojena, črna, siva

5 jeder: zeleno/rumena, modra, rojena, črna, siva

Nad 5 coes: bela jedra s črno številko

Podlaga: Podloga mora biti iz ekstrudiranega polimernega materiala LSOH, ki je skladen z delovno temperaturo kabla.

Oklep iz jeklene žice: enožilni kabel: oklep iz aluminijaste žice

Večžilni kabel: oklep iz jeklene žice

Zunanji ovoj: Ovoj mora biti iz ekstrudiranega PVC materiala tipa TM1, določenega v BS 7655.

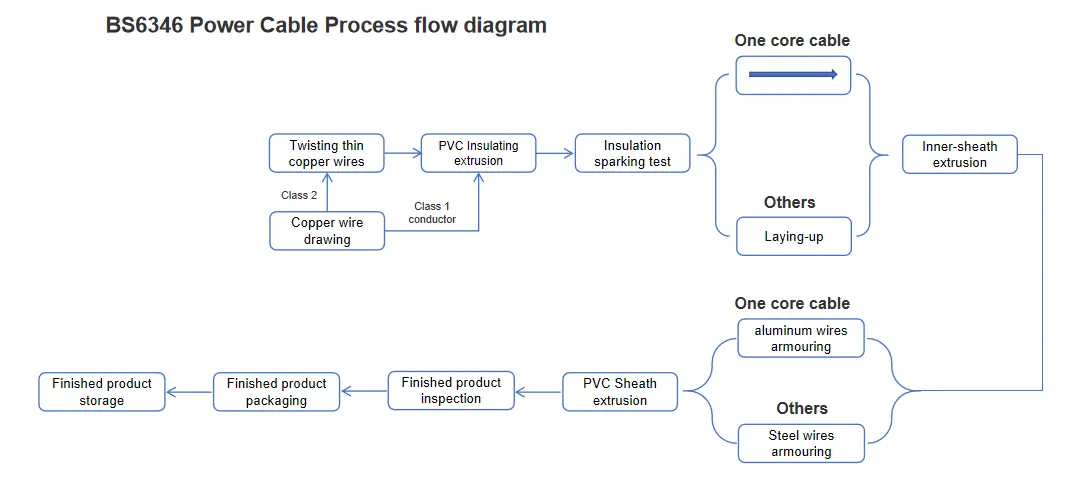

Diagram poteka procesa

Bs 6346 Power Cable

Parameter uspešnosti

Nazivna napetost: 600/1000kV

Testna napetost: 3,5 kV 5 minut ni prišlo do okvare

Delovna temperatura: 0º C do +60 ºC

Temperatura kratkega stika: +160 ºC

Najmanjši upogibni radij: 12* OD;

Ognjevarno: BS EN 60332-1-2

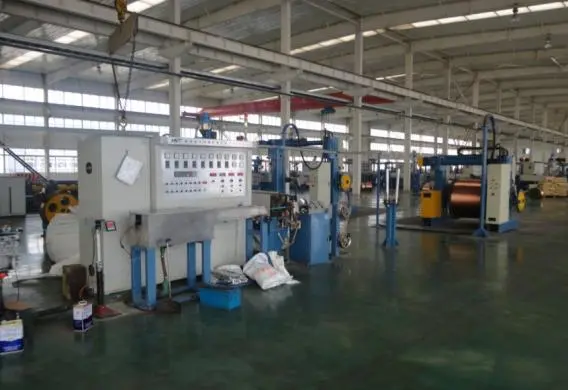

oprema za proizvodnjo in pregledovanje

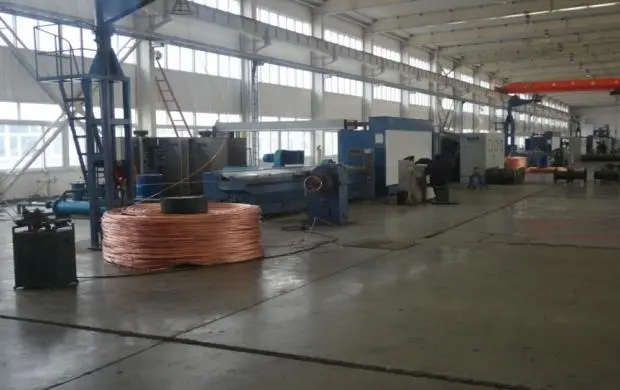

risalni stroj

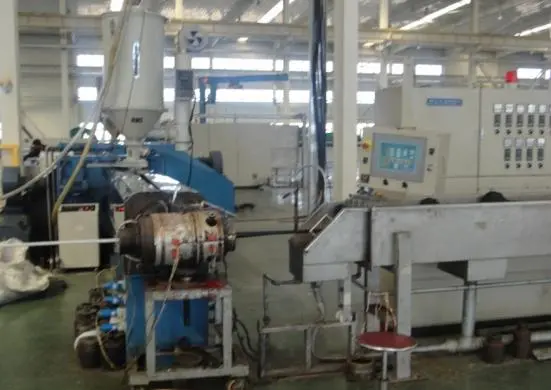

izolacijski ekstruder

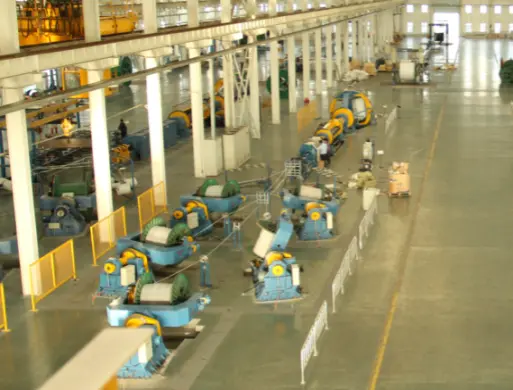

kabelski oblikovalec

ekstruder plašča

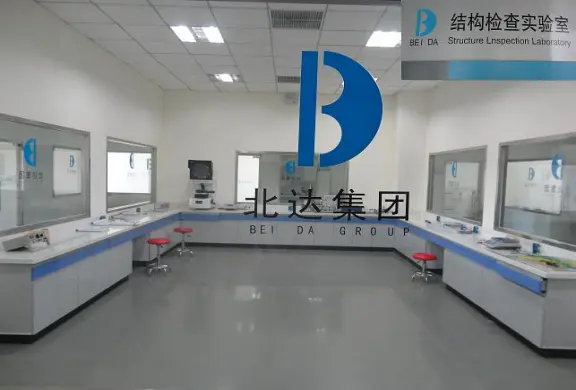

laboratorij za konstrukcijske in električne lastnosti

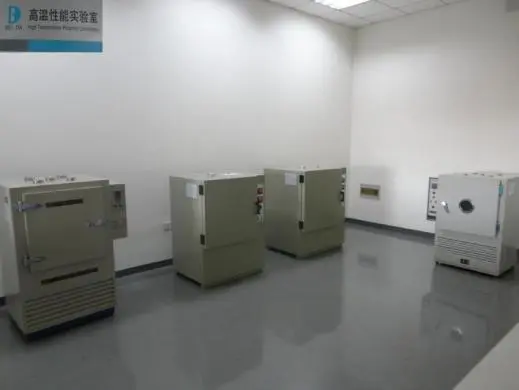

komora za toplotno staranje

Nosilna zmogljivost v amperih (A)

Nazivna napetost 0,6/1kV PVC izolacija napajalnega kabla, tokovna nosilnost v amperih（A） Temperatura okolja: v zraku: 40℃, v tleh: 25℃ Temperatura prevodnika: 70℃ Koeficient toplotne upornosti tal: 1,0 k·m/W
Nazivna napetost 0,6/1kV PVC izolacija napajalnega kabla, tokovna nosilnost v amperih（A） Temperatura okolja: v zraku: 40℃, v tleh: 25℃ Temperatura prevodnika: 70℃ Koeficient toplotne upornosti tal: 1,0 k·m/W
Vrsta	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Število jeder	Eno jedro				Več jeder
Površina prečnega prereza, mm²	V zraku		V tleh		V zraku		V tleh
Površina prečnega prereza, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Opomba: oklep enožilnih kablov je izdelan iz nemagnetnih materialov.
