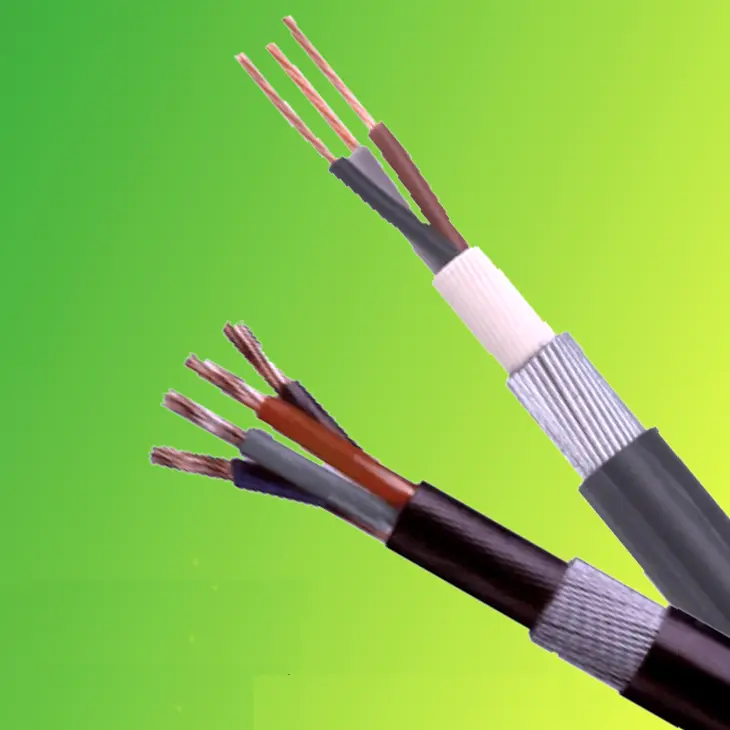

Napajalni kabel BS 6724

Če želite pridobiti neposredne tovarniške cene napajalnega kabla BS 6724, lahko za svojega dobavitelja izberete Beido. Ta vrsta kabla je v skladu z britanskimi standardi in se lahko uporablja za napajalne in krmilne linije. Kabel je zaščiten z ovojom brez dima, ki ne vsebuje halogenov. V primeru požara ta kabel proizvaja zelo malo dima, dim pa ni strupen. Primeren je za uporabo v gosto poseljenih območjih, lahko pa se namesti v zgradbe ali zakoplje neposredno pod zemljo.

Pošlji povpraševanje

Opis izdelka

Beida je profesionalni dobavitelj kablov in žic na Kitajskem. Kar zadeva strukturo izdelka, naš napajalni kabel BS 6724 uporablja izolacijo iz premreženega polietilena (XLPE) in poliolefinski ovoj z nizko vsebnostjo dima, ki ne vsebuje halogenov, v kombinaciji z oklepno plastjo iz pocinkane jeklene žice, kar tvori večplastni zaščitni sistem. Brezhalogenski plašč z malo dima ima pomembne varnostne prednosti; ko je izpostavljen ognju, ne sprošča le izjemno nizkih količin dima, s čimer zmanjša vpliv dima na prepustnost zunanje svetlobe in zagotavlja vidnost pobega, temveč proizvaja tudi nestrupen in nekorozivni dim, ki preprečuje sekundarne poškodbe in v celoti izpolnjuje varnostne potrebe gosto poseljenih območij.

Kabli so na voljo v različnih specifikacijah, od enožilnih do 48-žilnih. Vodniki so izdelani iz visokokakovostnega žarjenega bakra, ki nudi odlično prevodnost. Izolacijski sloj se ponaša z visoko izolacijsko trdnostjo in je bil podvržen testiranju vzdržljivosti napetosti, da se zagotovi varno delovanje. Ne glede na to, ali gre za prenos električne energije v industrijskih obratih, napeljavo v visokih stavbah ali distribucijo električne energije v podzemnih cevovodih, napajalni kabli Tianjin Beida BS 5467 zagotavljajo zanesljive rešitve in gradijo trdno varnostno oviro za prenos električne energije s profesionalno kakovostjo.

Struktura izdelka

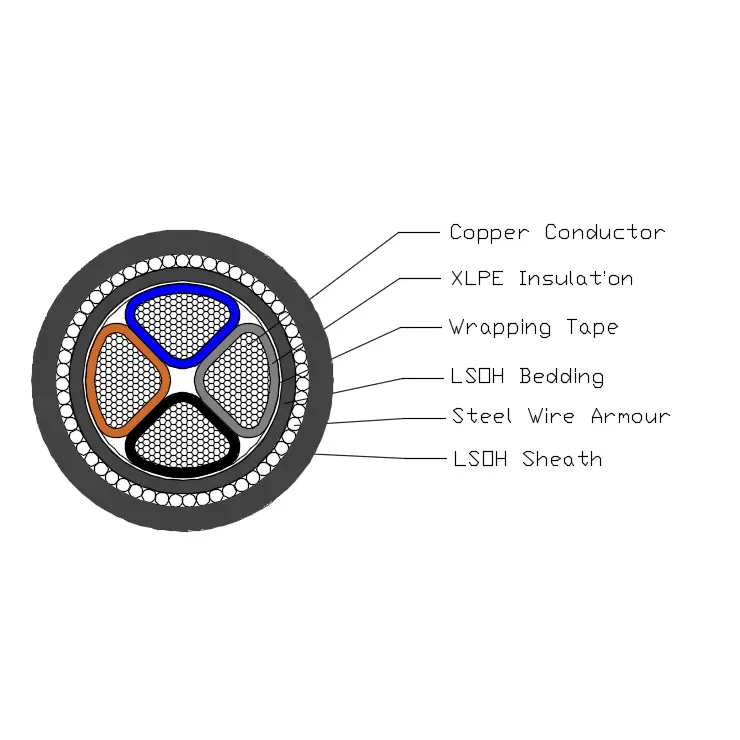

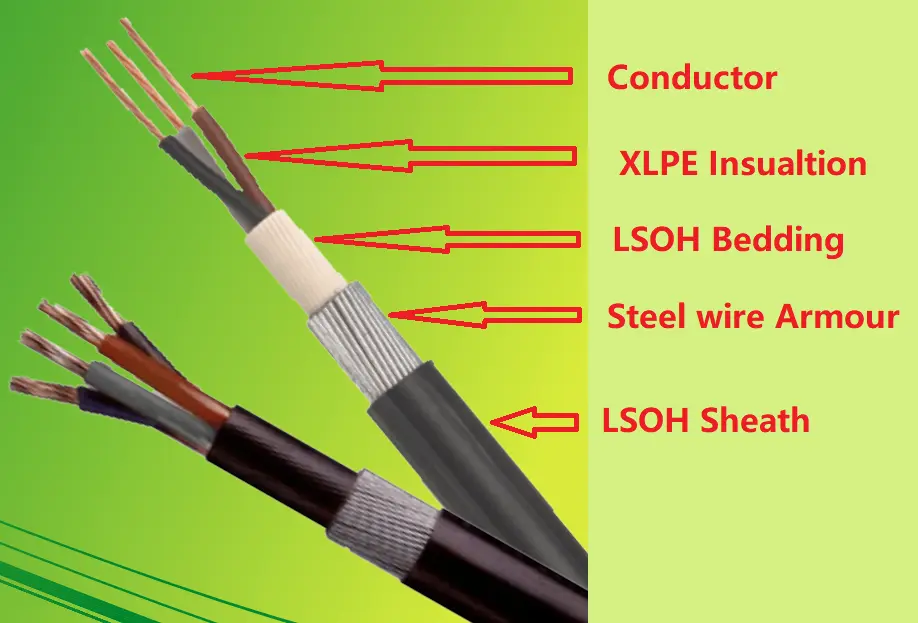

Napajalni kabel BS 6724 je sestavljen iz bakrenega vodnika T1R, izolacije iz XLPE, podloge iz PVC-ja, oklepa iz jeklenih jezov in ovoja iz LSOH.

Prevodnik: Polni bakreni ali aluminijasti vodnik, okrogel ali oblikovan, Razred 2 po BS EN 60228.

Izolacija: XLPE tipa GP8 po BS 7655-1.3

Barva jedra: 1 jedro: črno ali modro

2 jedri: borwn, modra

3 jedra: rojena, črna, siva

4 jedra: modra, rojena, črna, siva

5 jeder: zeleno/rumena, modra, rojena, črna, siva

Nad 5 coes: bela jedra s črno številko

Podlaga: Podloga mora biti iz ekstrudiranega polimernega materiala LSOH, ki je skladen z delovno temperaturo kabla.

Oklep iz jeklene žice: enožilni kabel: oklep iz aluminijaste žice

Večžilni kabel: oklep iz jeklene žice

Zunanji ovoj: Ovoj mora biti iz ekstrudiranega materiala LSOH, določenega v BS 7655-6.1.

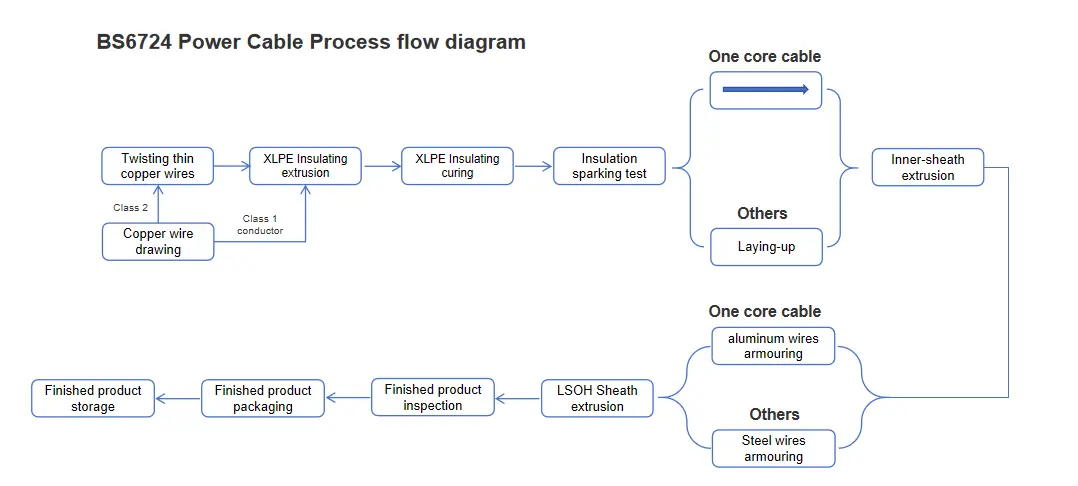

Diagram poteka procesa

Parameter uspešnosti

Napajalni kabel BS 6724 ima nazivno napetost 600/1000 kV, kar zlahka ublaži visokonapetostne delovne zahteve vozil. Prestal je strog 5-minutni stresni test z napetostjo 3,5 kV brez okvare, s čimer je pokazal stabilno in zanesljivo izolacijo.

Izdelek ima široko temperaturno območje delovanja, od 0 ℃ do +90 ℃. Tudi v ekstremno visokotemperaturnih okoljih lahko prenese temperature do +250 ℃ v pogojih kratkega stika, zaradi česar je primeren za različne aplikacije VGA.

Je izjemno prilagodljiv, z najmanjšim upogibnim radijem 12-krat večjim od njegovega zunanjega premera, kar omogoča prilagodljivo in enostavno ožičenje, ne glede na prostor za namestitev. Poleg tega njegova raven emisije svetlobe ustreza standardom BS EN 60332-1-2, njegova zmogljivost brez halogenov je potrjena s standardi IEC 60754 in EN 50267, njegova gostota dima pa ustreza zahtevam IEC 61034 in EN 50268, kar povečuje njegovo varnost in prijaznost do okolja.

Velikost strukture

Največja odpornost prevodnika in oklepa
za enožilni kabel pri 20 ℃
Vrsta	Največja odpornost pri 20 ℃
Nominalna površina prečnega prereza prevodnika	Dirigent		Oklep iz aluminijaste žice
Nominalna površina prečnega prereza prevodnika	Baker	Aluminij	Kabli z vpletenim bakrenim vodnikom	Kabli s prepredenim aluminijastim vodnikom
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Največja odpornost prevodnika in oklepa
za kabel od 2 do 5 žil pri 20 ℃
Vrsta	Največja odpornost pri 20 ℃
Nominalna površina prečnega prereza prevodnika	Dirigent		Oklep iz jeklene žice
	Baker	Aluminij	Kabli z vpletenim bakrenim vodnikom
	Baker	Aluminij	2 jedra	3 jedra	4 jedra	5 jedro
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Nosilna zmogljivost v amperih (A)

Nazivna napetost 0,6/1kV XLPE izolacijski napajalni kabel
tokovna zmogljivost v amperih（A）
Temperatura okolice: v zraku: 40 ℃, v tleh: 25 ℃
Temperatura vodnika: 90 ℃
Koeficient toplotne odpornosti tal: 1,0 k·m/W
Vrsta	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Število jeder	Eno jedro				Več jeder
Površina prečnega prereza, mm²	V zraku		V tleh		V zraku		V tleh
Površina prečnega prereza, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Opomba: oklep enožilnih kablov je izdelan iz nemagnetnih materialov.
