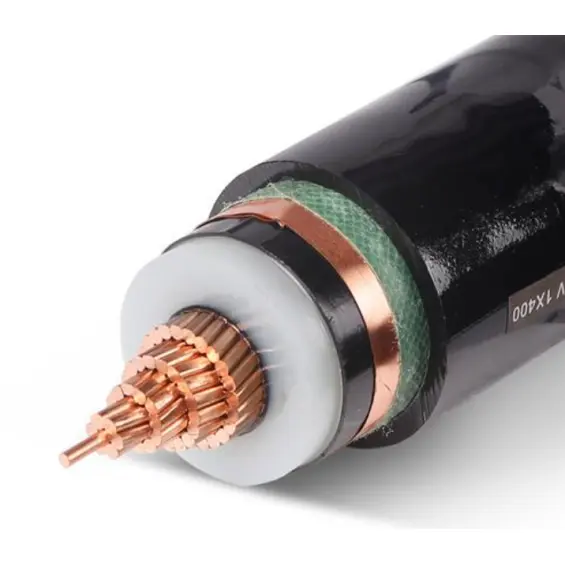

XLPE izoliran, PVC oplaščen nearmiran MV kabel

Tianjin Beida je kitajski proizvajalec in dobavitelj neoklepnih MV kablov s PVC izolacijo iz XLPE. Ti kabli se pogosto uporabljajo v elektroenergetskih sistemih. Služi kot "močna arterija" mestnih električnih omrežij, industrijskih in rudarskih podjetij ter visokih stavb in lahko prenaša 10,35 kV visokonapetostno električno energijo od transformatorskih postaj do različnih energetskih terminalov.

Izbira srednjenapetostnih kablov

1. Izberite glede na napetostni nivo, običajno uporabljen kabelski nivo je 3,6/6 kV， 6/10 kV， 8,7/15 kV，12/20 kV，18/30 kV；26/35 kV

2. Izberite glede na moč opreme ali oddani tok, izračunajte tok, ki ga mora oprema uporabiti glede na moč opreme, nato pa izberite glede na tabelo jakosti kabla. Poleg tega je treba izračunati padec napetosti kabla z uporabo dolžine kabla, padec napetosti pa ne sme preseči 5%.

Struktura izdelka

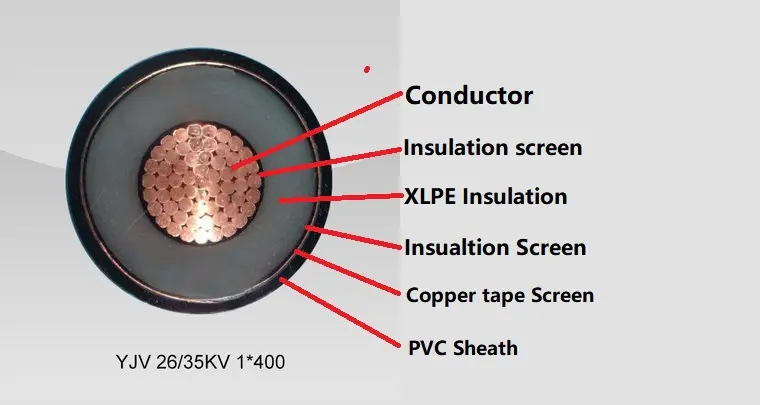

Nearmirani SN kabel s PVC izolacijo iz XLPE je sestavljen iz bakrenega vodnika T1R, izolacije iz XLPE, PVC ovojnega traku, oklepa iz jeklenega traku in PVC ovoja.

Prevodnik: bakreni ali aluminijasti vodnik, okrogel ali oblikovan, razred 2 po IEC 60228

in GB/T 3956-2008.

Izolacija: izolirana z XLPE, debelina izolacije, lastnosti materiala morajo biti v skladu z IEC 60502-2 in GB/T 12706.2, GB/T 12706.3.

Oklop prevodnika: Oklop prevodnika mora biti sestavljen iz ekstrudiranega polprevodnega nekovinskega materiala, ekstrudirani polprevodni material pa mora biti tesno povezan z izolacijo.

Izolacijski ščit: izolacijski ščit mora biti sestavljen iz nekovinske polprevodne plasti in kovinske plasti. Vsako izolirano žično jedro mora biti neposredno ekstrudirano z nekovinsko polprevodno plastjo, ki je tesno povezana z izoliranim žično jedrom ali se lahko lušči. Nato se kovinski zaščitni sloj prekriva zunaj nekovinskega polprevodnega sloja in izpolnjene morajo biti zahteve standardov IEC 60502-2, GB/T 12706.2 in GB/T 12706.3.

Zunanji ovoj: PVC ovoj Debelina plašča, lastnosti materiala morajo biti v skladu z IEC 60502.2 in GB/T 12706.

Ognjevarni kabel: Uporabiti je treba material za zunanji plašč iz PVC, ki zavira gorenje. Stopnje zaviranja gorenja lahko razvrstimo v tri kategorije: skupina A, B in C.

Parameter uspešnosti

Nazivna napetost: 3,6/6 kV do 18/30 kV; 26/35 kV

Preskusna napetost: Preskusna napetost električne frekvence mora biti 3,5U0, preskus pa je treba izvajati 5 minut brez okvare.

Najvišja delovna temperatura vodnika: 90 ºC

Temperatura kratkega stika: +250 ºC

Debelina izolacije:

Celovit preizkus kabla, zagotavljanje kakovosti brez skrbi!

Pri rutinskem preizkusu so upornost prevodnika na enosmerni tok, izmenična napetost in delna razelektritev strogo v skladu z nacionalnimi standardi in standardi IEC, da se zagotovi odlična učinkovitost. Pri preskusu vzorčenja so struktura prevodnika, velikost izolacijskega plašča in toplotni raztezek v skladu s standardom, kakovost pa je zanesljiva. Tipski preskus je bolj obsežen, zajema mehanske in fizikalne lastnosti izolacijskega plašča, električne lastnosti ter posamezne in skupinske preskuse zaviranja gorenja, vse v skladu s standardi GB/T in IEC, za vaše varnostno spremstvo!

Pogoji namestitve izdelka:

XLPE izoliran, PVC oplaščen, neoklepen srednjenapetostni kabel, temperatura okolja pri namestitvi ne sme biti nižja od 0º.

Najmanjši radij upogiba kabla pri namestitvi

Kupite zdaj za varnejši in učinkovitejši prenos moči

Izbira nearmiranih napajalnih kablov, izoliranih s premreženim polietilenom in izolacijo iz PVC-ja, ni samo zaveza k visoki kakovosti, ampak tudi jamstvo za dolgoročno stabilno delovanje. Vzdržljivost, nizki stroški vzdrževanja in visoka učinkovitost prenosa tega kabla lahko podjetjem prinesejo znatne prihranke pri stroških in bistveno izboljšajo splošno učinkovitost elektroenergetskega sistema. Dolgotrajna uporaba kabla lahko močno zmanjša stroške vzdrževanja in zamenjave, ki jih povzroči izpad električne energije, s čimer podjetjem zagotovi večjo donosnost naložbe.
