XLPE izoliran STA MV kabel s PVC plaščem

Ta kabel STA MV s PVC izolacijo iz XLPE, ki ga ponuja profesionalni dobavitelj, Beida, uporablja premreženi polietilen (XLPE) kot izolacijski material, ki ima odlične električne lastnosti, odpornost na toploto in odpornost proti staranju. V kombinaciji z zunanjim plaščem iz polivinilklorida (PVC) dodatno izboljša zaščito pred vlago, kemično korozijo in fizično obrabo. Oklepna plast iz jeklenega traku daje kablu visoko tlačno odpornost in odpornost na udarce, kar mu omogoča prilagajanje različnim okoljem polaganja, kot so neposredni vkopi, tuneli in cevovodi. Posebej primeren je za načine vgradnje, ki ne zahtevajo dodatne zaščite vodov in se lahko neposredno vkopljejo v zemljo.

Kar zadeva nivoje napetosti, izdelki pokrivajo več pogosto uporabljenih specifikacij, kot so 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV in 26/35KV, ki lahko izpolnijo potrebe različnih srednjenapetostnih scenarijev prenosa in distribucije električne energije. Zasnova kabelske strukture je stroga, v skladu z ustreznimi nacionalnimi standardi in ima dobro dolgoročno stabilnost delovanja in varnostno mejo.

Aplikacije:

Napajalni kabli, izolirani s premreženim polietilenom, s PVC plaščem, oklepni z jeklenim trakom, se zaradi zaščite z jeklenim trakom uporabljajo predvsem v distribuciji električne energije v mestih, podeželskih električnih omrežjih, rudarski energiji in železniških tranzitnih sistemih. Uporabljajo se za priključitev opreme, kot so transformatorske postaje, razdelilne omare, transformatorji in generatorji. Ta vrsta kabla je primerna za prenos električne energije v elektrodistribucijskih omrežjih ali industrijskih inštalacijah. Lahko se zakoplje neposredno pod zemljo ali vgradi v kabelske jarke ali kabelske police. Kabel lahko prenese določen pritisk, ne pa tudi natezne sile.

Struktura izdelka

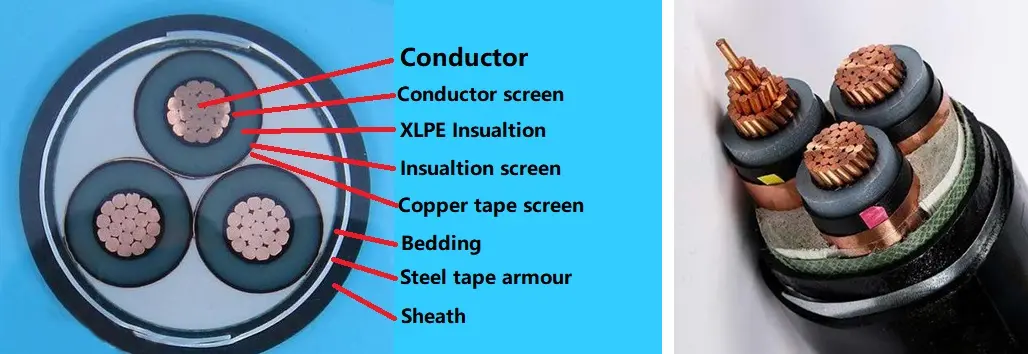

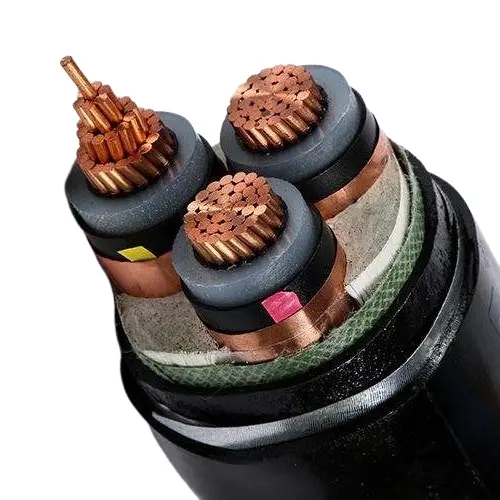

Kabel STA MV s PVC izolacijo iz XLPE je sestavljen iz bakrenega vodnika T1R, izolacije iz XLPE, PVC ovojnega traku, oklepa iz jeklenega traku in PVC ovoja.

Prevodnik: bakreni ali aluminijasti vodnik, okrogel ali oblikovan, razred 2 po IEC 60228

in GB/T 3956-2008.

Izolacija: izolacija iz zamreženega polietilena, debelina izolacije, lastnosti materiala morajo biti v skladu z IEC 60502-2 in GB/T 12706.2, GB/T 12706.3.

Zaščita prevodnika: Zaščita prevodnika mora biti izdelana iz ekstrudiranega polprevodnega nekovinskega materiala, ekstrudirani polprevodni material pa mora biti tesno vezan na izolacijo.

Izolacijski ščit: izolacijski ščit mora biti sestavljen iz kombinacije nekovinske polprevodne plasti in kovinske plasti. Nekovinsko polprevodno plast, ki je tesno povezana z izolacijskim jedrom ali jo je mogoče odlepiti, je treba neposredno ekstrudirati na vsako izolirano jedro. Nato je treba kovinsko zaščitno plast oviti okoli nekovinske polprevodne plasti. Izpolnjevati mora določbe IEC 60502-2, GB/T 12706.2 in GB/T 12706.3.

Notranje obloge: Notranje obloge morajo biti ekstrudirane. Materiali morajo biti primerni za delovno temperaturo kabla in združljivi z izolacijskim materialom.

Oklep iz jeklenega traku: Pri večžilnih kablih se oklep nanese na notranjo oblogo, ki ustreza dvojnemu jeklenemu traku. Enožilni kabli za uporabo na a.c. sistemi so sestavljeni iz nemagnetnega jeklenega traku.

Zunanji ovoj: PVC plašč, debelina plašča, lastnost materiala mora biti v skladu z IEC 60502.2 in GB/T 12706.

Ognjevarni kabel: Uporabiti je treba material za zunanji plašč iz PVC, ki zavira gorenje. Stopnje zaviranja gorenja lahko razvrstimo v tri kategorije: skupina A, B in C.

Parameter uspešnosti

Nazivna napetost: 3,6/6 kV do 18/30 kV; 26/35 kV

Preskusna napetost: Preizkusna napetost električne frekvence mora biti 3,5U0, preskus pa naj traja 5 minut brez okvare.

Najvišja delovna temperatura vodnika: 90 ºC

Temperatura kratkega stika: +250 ºC

Debelina izolacije:

Test kabla

Rutinski preskusi kablov vključujejo: 1) Preizkus upornosti prevodnika na enosmerni tok, pri katerem je upornost na enosmerni tok pri 20 °C skladna z zahtevami GB/T 3956-2008 in IEC 60228; 2) Preskus izmenične napetosti, neprekinjen pri napetosti 3,5U0 5 minut, ne sme priti do okvare; 3) Preskus delne razelektritve, izveden v skladu z GB/T 3048.12, pri napetosti 1,73U0 ne sme nastati nobena zaznavna razelektritev, ki presega 10 pC, občutljivost preskusa pa mora doseči 10 pC ali več.

Testi vzorčenja vključujejo predvsem: 1) pregled strukture prevodnika, ki mora biti v skladu z zahtevami GB/T 3956-2008 in IEC 60228; 2) Strukturne dimenzije izolacije, notranje obloge, oklepa iz jeklenega traku in plašča morajo izpolnjevati zahteve IEC 60502.2, GB/T 12706.2-2020 in GB/T 12706.3-2020; 3) Preskus toplotnega raztezka, ki se izvede v skladu z GB/T 2951.21-2008 in 9. poglavjem IEC 60811-2-1, rezultati pa morajo biti v skladu z ustreznimi standardi.

Preskušanje tipa zajema naslednje: mehanske in fizikalne lastnosti ter električne lastnosti izolacije in plašča morajo izpolnjevati zahteve standardov IEC 60502.2, GB/T 12706.2-2020 in GB/T 12706.3-2020; preskus gorenja z enim kablom mora biti skladen z določbami GB/T 19666-2019 in IEC 60332; združeni test za zaviranje gorenja mora izpolnjevati tudi zahteve GB/T 19666-2019 in IEC 60332.

Pogoji namestitve izdelka:

Temperatura okolja med namestitvijo kabla

Pri napajalnih kablih z izolacijo iz zamreženega etilena in PVC plaščem temperatura okolja med namestitvijo ne sme biti nižja od 0°C.

Najmanjši radij upogiba med namestitvijo kabla

Pakiranje in dostava

Podrobnosti pakiranja:

Določeno je glede na količino in zahteve, ki jih kupite. Možen dogovor.

Pristanišče: pristanišče Tianjin

Dostava: po morju, po zraku, ekspresno.
