SWA srednjenapetostni kabel s PVC izolacijo iz XLPE

Skupino Beida lahko izberete kot svojega proizvajalca in dobavitelja SWA srednjenapetostnega kabla s PVC izolacijo iz XLPE. Zaradi oklepne zaščite z jekleno žico ima kabel glavne prednosti močne natezne trdnosti in dobre odpornosti na zunanje mehanske sile. Primerni so za scenarije, ki zahtevajo natezno trdnost, kot so visoke višine padca in navpične namestitve. Ti kabli so uporabni za prenos električne energije v prenosnih in distribucijskih omrežjih ali industrijskih napravah.

Pošlji povpraševanje

Opis izdelka

Skupina Beida ima več kot 30 let izkušenj s ponudbo kabla SWA MV s PVC izolacijo iz XLPE, lahko smo vaš proizvajalec in dobavitelj ter ponujamo storitve po meri.

Struktura izdelka

Xlpe Insulated Pvc Sheathed Swa Mv Cable

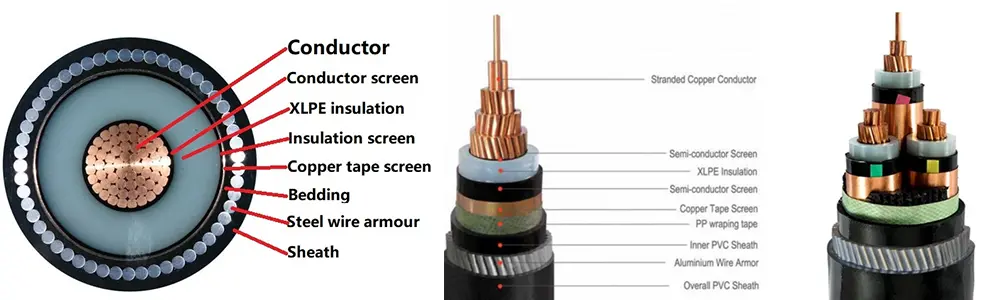

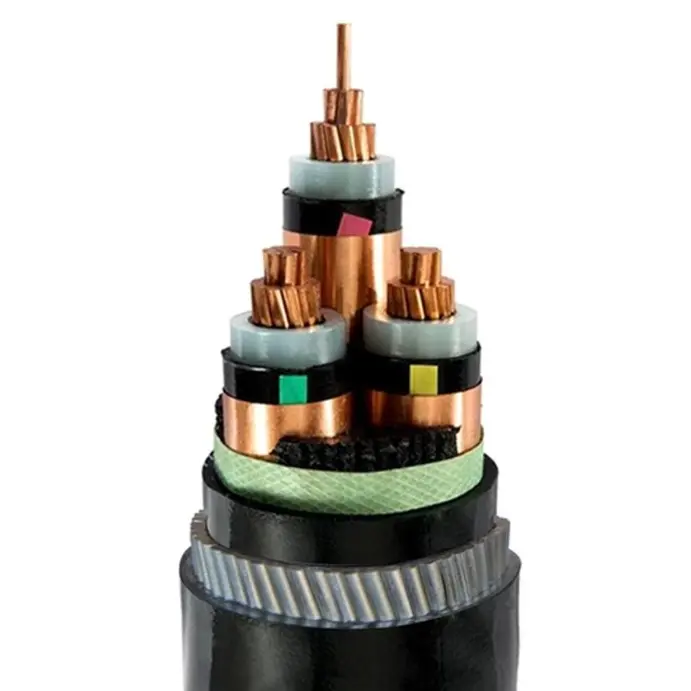

SWA MV kabel s PVC izolacijo iz XLPE je sestavljen iz bakrenega vodnika T1R, XLPE izolacije, oklepa iz jeklenih žic iz PVC ovoja in PVC ovoja.

Prevodnik: bakreni ali aluminijasti vodnik, okrogel ali oblikovan, razred 2 po IEC 60228

in GB/T 3956-2008.

Izolacija: izolacija iz zamreženega polietilena, debelina izolacije, lastnosti materiala morajo biti v skladu z IEC 60502-2 in GB/T 12706.2, GB/T 12706.3.

Zaščita prevodnika: Zaščita prevodnika mora biti sestavljena iz ekstrudiranega polprevodniškega nekovinskega materiala, ki mora biti tesno vezan na izolacijo.

Izolacijski ščit: Izolacijski ščit mora biti sestavljen iz kombinacije nekovinske polprevodne plasti in kovinske plasti. Vsako izolirano žično jedro mora biti neposredno ekstrudirano z nekovinsko polprevodno plastjo, ki je tesno povezana z izoliranim žičnim jedrom ali pa jo je mogoče odlepiti. Nato je treba kovinsko zaščitno plast prekrivati in oviti okoli nekovinske polprevodne plasti in mora biti v skladu z določbami IEC 60502-2, GB/T 12706.2 in GB/T 12706.3. Notranji pokrovi: Notranji pokrovi morajo biti ekstrudirani. Materiali morajo biti primerni za delovno temperaturo kabla in združljivi z izolacijskim materialom.

Oklep iz jeklenih žic: Pri večžilnih kablih se oklep nanese na notranjo oblogo, ki ustreza jeklenim žicam. Enožilni kabli za uporabo na a.c. sistemi so sestavljeni iz nemagnetnih jeklenih žic.

Zunanji ovoj: PVC plašč, debelina plašča, lastnost materiala mora biti v skladu z IEC 60502.2 in GB/T 12706.

Ognjevarni kabel: Uporabiti je treba material za zunanji plašč iz PVC, ki zavira gorenje. Stopnje zaviranja gorenja lahko razvrstimo v tri kategorije: skupina A, B in C.

Parameter uspešnosti

Nazivna napetost: 3,6/6 kV do 18/30 kV；26/35 kV

Preskusna napetost: Preizkusna napetost električne frekvence mora biti 3,5U0, preskus pa naj traja 5 minut brez okvare.

nazivna napetost U0/U	največja napetost Um	preskusna napetost KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Najvišja delovna temperatura vodnika: 90 ºC

Temperatura kratkega stika: +250 ºC

debelina izolacije:

nazivna napetost U0/U	debelina izolacije:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Primerjava srednjenapetostnih napajalnih kablov z jekleno žico (YJV32, CU/XLPE/PVC/SWA/PVC) in oklepnimi z jeklenimi trakovi (YJV22, CU/XLPE/PVC/STA/PVC)

projekt	Oklep iz fine jeklene žice	Oklep z dvojnim jeklenim trakom (zavijanje vrzeli)	temeljna razlika
Mehanske lastnosti jedra	Izjemna natezna trdnost, zmerna tlačna trdnost in dobra prožnost	Visoka tlačna trdnost, nizka natezna trdnost in povprečna upogibna zmogljivost	Oklepni električni kabli z jekleno žico imajo visoko natezno trdnost; oklepni električni kabli z jeklenim trakom imajo odlično tlačno trdnost
način polaganja	Navpično, visok padec, pod vodo, nad glavo, velik razpon	Neposredni vkop, vod, tunel (okolje z nizko natezno trdnostjo)
fokus zaščite	Je odporen na natezne poškodbe in udarce ter ima dobro odpornost proti vlagi in koroziji	Odporen na močne pritiske, vbode z ostrimi predmeti in grizenje glodalcev	YJV32 je primeren za dinamične obremenitve, medtem ko je YJV22 primeren za statične obremenitve
Postopek in stroški	Postopek oklepa iz fine jeklene žice je zapleten, stroški materiala so visoki, skupna cena pa je še višja	Tehnologija oklepnih jeklenih trakov je zrela in relativno poceni	Ko je proračun omejen in ni nateznega povpraševanja, je prednost YJV22
radij upogiba	Relativno manjši (zaradi dobre fleksibilnosti jeklenih žičnih vrvic)	Relativno večji (ovijanje jeklenega traku je nagnjeno k zvijanju)	YJV32 je bolj prilagodljiv za polaganje v zaprtih prostorih

Predlogi za izbiro:

1. Če scenarij v prvi vrsti vključuje vzdržljivost tlaka (kot je neposredni vkop, podzemni komunalni tuneli) in ni znatne natezne sile ali velike višine padca, se zaradi višje stroškovne učinkovitosti priporoča oklep iz jeklenega traku (YJV22, CU/XLPE/PVC/STA/PVC).

2. Če gre za navpično polaganje, velik razpon, pod vodo ali visoko višino padca in je treba prenesti aksialno natezno silo, je treba dati prednost oklepu iz jeklene žice (YJV32, CU/XLPE/PVC/SWA/PVC), da se zagotovi dolgoročna varnost delovanja.

3. Oba se morata ujemati z napetostnim nivojem srednjenapetostnega sistema, presekom vodnika in zaščitnimi zahtevami okolja polaganja (posebne zahteve, kot sta odpornost proti koroziji in zaviranje gorenja, je mogoče dodatno prilagoditi).
